Máquina de carcaça de cobre movida a motor servo 50HZ contínuo da C.A. Rod
1SET
MOQ
negotiation
preço
AC Servo Motor Driven Copper Rod Casting Machine Continuous 50HZ
Características Galeria Descrição de produto Peça umas citações
Características
Informação básica
Lugar de origem: China
Marca: Jingjie
Número do modelo: GVT
Realçar:

Projetando para cima máquina

,

Planta de carcaça contínua

Condições de Pagamento e Envio
Detalhes da embalagem: Embalado no caso de madeira ou no filme plástico
Tempo de entrega: 20-30 dias de trabalho após receberam seu pagamento
Termos de pagamento: T / T ou L / C
Habilidade da fonte: 10sets por Mês
Especificações
Material do produto: cobre vermelho
Produto: Haste-fio
Diâmetros do produto: Φ8mm
Tipo: Para cima
Comprimento: Personalizado
costa: 2
Descrição de produto

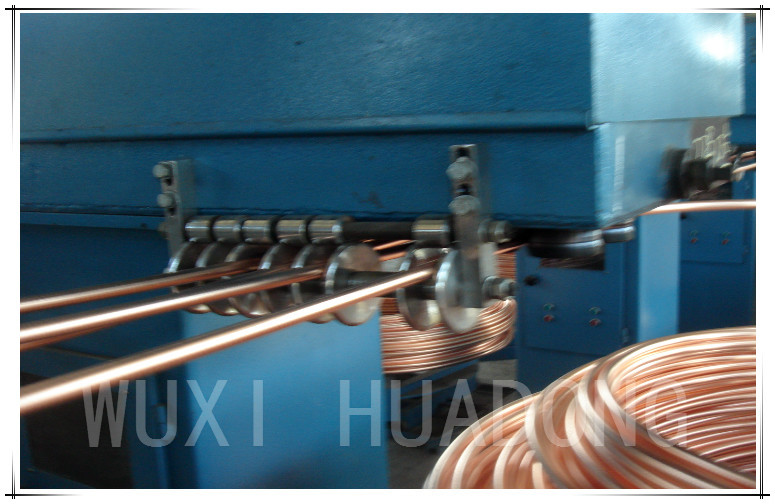

Máquina de carcaça 50HZ contínua de cobre conduzida servo motor de CA



UMA BARRA DE COBRE SEM OXIGÊNIO Φ8mm LINHA DE PRODUÇÃO CONTÍNUA DE fundição


COMPOSIÇÃO DO EQUIPAMENTO
Forno único, máquina de lingotamento contínuo, estrutura de roda de guilda, estrutura de arame, máquina de enrolamento de barra dupla, sistema de refrigeração a água, sistema de medição de temperatura e sistema de controle.


PRINCIPAIS PARÂMETROS TÉCNICOS DO EQUIPAMENTO
1, existe um forno de indução de frequência de núcleo
(1) produção de barra de cobre T2 (cobre eletrolítico de matéria-prima, fio brilhante)
(2) estrutura do corpo do forno
(3) poder do forno elétrico 45KW
(4) tensão do forno elétrico 380V
(5) a frequência do forno elétrico 50HZ
(6) a taxa de fusão inferior a 150 kg
(7) capacidade do forno elétrico 500 kg
2, máquina de fundição contínua
(1) o número da haste fundida 2
(2) especificação do diâmetro da haste fundida 8mm; número da cabeça 2
(3) drive servo drive CA
(4) poder do servo motor 1.3KW
(5) a precisão de rastreamento do nível do líquido é + 2 mm
3, máquina de enrolamento de barra dupla
(1) vareta de recolhimento automática
(2) para fechar a linha em um círculo em torno do peso de 300 kg


NORMAS TÉCNICAS DO PRODUTO
1, densidade: 8.9kg / dm fand


ENTREGA DE DOCUMENTOS TÉCNICOS E DESENHOS
1.O Vendedor deve fornecer os seguintes documentos e desenhos dentro de 15 dias após a assinatura e vigência do contrato.
uma. Plano de layout do equipamento
b. A condição básica de equipamentos e engenharia civil
c. Layout de água e eletricidade
d. A plataforma de operação.
2. O vendedor fornecerá os seguintes documentos e desenhos quando o equipamento for entregue.
uma. Documento de processo e especificação de operação da máquina de lingotamento contínuo
b. Os desenhos gerais de equipamentos e consumíveis.
c. Tabela de detalhes de peças de desgaste de equipamentos
d. O diagrama do princípio elétrico e o diagrama do sistema.
e A instalação da lista de materiais de cabos elétricos.


  ÂMBITO DE RESPONSABILIDADE DO VENDEDOR

1. O vendedor será responsável pela instalação e comissionamento do equipamento contratado e pela entrega das disposições relevantes do anexo.
2, de acordo com os requisitos do contrato para apresentar os documentos técnicos relevantes.
3. Responsável pela instalação, comissionamento e treinamento dos equipamentos contratados.
4, equipado com ferramentas especiais para o uso da instalação.
5, serviços técnicos: atendimento ao cliente garantido por um ano, manutenção ao longo da vida (exceto bobina, camisa de água, vala de fusão).
6, suporte técnico de acompanhamento: atualizações de equipamentos e auxiliar na construção do forno, etc.
7, tempo de resposta do serviço: o comprador informado dentro de 48 horas.
8, responsável pela aceitação do equipamento e manuseio oportuno dos procedimentos de transferência relevantes.


ÂMBITO DE RESPONSABILIDADE DO COMPRADOR
1, oficina de produção: extensão, comprimento, altura da instalação do equipamento de elevação de guindaste, todos devem cumprir os requisitos.
2, circulando água de resfriamento.
3, fonte de alimentação.
4, ar comprimido.
5, teste para produção de matérias-primas e auxiliares (carvão, flocos de grafite etc.)
6, o vendedor é responsável pelo fornecimento de equipamentos no processo de instalação de pessoal e diretoria.


CONFIGURAÇÃO DO EQUIPAMENTO PRINCIPAL E GAMA DE FORNECIMENTO

Nome do dispositivo Quantidade Observação
1 Fornalha de indução de freqüência de potência com núcleo (45KW) Fornalha de dois corpos 1 conjunto Corpo do forno, suporte do corpo do forno
Sensor 1 conjunto Núcleo de ferro, bobina, camisa de água, canal 1
Tampa do forno 1 conjunto
Material de construção do forno 1 conjunto

Areia de quartzo, material isolante, tijolo refratário

2 Controle elétrico do forno Controle elétrico do forno 1 conjunto Um armário elétrico, um armário de controle
Detecção de temperatura do forno 1 conjunto Vitrina com temperatura
3 Sistema de medição de temperatura Dispositivo de desvio de entrada de água 1 conjunto Válvula, manômetro, etc
Montagem de detecção de temperatura do molde 1 conjunto
Total da temperatura da água 1 conjunto
4 Máquina de fundição contínua Estrutura da máquina de fundição contínua com chumbo superior 1 conjunto
Servo motor CA e redutor de velocidade 1 conjunto
Roda guia 2 set
Sistema de acionamento Ttraction 1 conjunto
Dispositivo de suspensão do molde 1 conjunto
Dispositivo de circulação de resfriamento de água para mofo 1 conjunto
5 Armário de controle elétrico Dirigir 1 conjunto
Interface homem-máquina 1 conjunto
Controlador PLC 1 conjunto
Sistema de elevação 1 conjunto
Sistema de rastreamento de nível de líquido 1 conjunto
6

Montagem do molde

Molde de haste de cobre 2 set
Conector rápido Conjunto 4
Luva de proteção 10 set Molde contendo grafite dez
7 Máquina de enrolamento de barra dupla Bonde, bondinho 1 conjunto
Bandeja de recepção 2 set




PRINCIPAIS MARCAS E FABRICANTES DE DISPOSITIVOS DE APOIO

Nome do dispositivo Marcas e fabricantes
1 Servo motor CA Japão Yaskawa
2 Redutor de alta precisão NAIF
3 Driver servo Japão Yaskawa
4 Controlador PLC Japão Yaskawa
5 Interface homem-máquina WEINVIEW
6 Dispositivo original elétrico Schneider
7 Motor e redutor de velocidade equipado com enroladora de fio Xangai Saini transmissão Co.
8 Par termoelétrico Shanghai Bao Lian
9 Material de construção do forno HenanGongyi
10 Modelo em grafite Shandong Laixi De River

DATA DE ENTREGA
A ser entregue dentro de 75 dias após a efetivação do contrato.

SERVIÇO PÓS-VENDA
1. O corpo principal do equipamento terá um ano de garantia gratuita e os componentes especiais serão discutidos separadamente;
2. Durante o período de produção experimental (dentro de 3 meses após a conclusão do comissionamento do equipamento), nossa empresa enviará um técnico profissional para o serviço de acompanhamento;
Dentro do período de garantia, se ocorrer uma falha devido a um problema de qualidade, nossa empresa enviará pessoal para o local para resolver o problema dentro de 72 horas após o recebimento do aviso;
Após o término do período de garantia do equipamento, nossa empresa oferecerá soluções efetivas dentro de 24 horas após o recebimento do aviso e enviará pessoal para trabalhos de manutenção se o usuário não resolver o problema, cobrando apenas as despesas de custo.
Para uma revisão anual de equipamentos, nossa empresa enviará um técnico profissional para se juntar aos usuários na formulação do plano de recuperação, gratuitamente;
Dentro do período de garantia, nossa empresa pode despachar um técnico profissional para o local para verificar as condições de operação do equipamento e fornecer serviço de campo.
Após o término do período de garantia do equipamento, uma visita de retorno pode ser feita a convite uma vez a cada meio ano.
3. Se a nossa empresa possui pontos de inovação e aprimoramento ou sugestões construtivas para equipamentos similares, informaremos o usuário a tempo.


Fornalha industrial Co. de Wuxi Huadong, Ltd
Bem-vindo a visitar e inspecionar!
