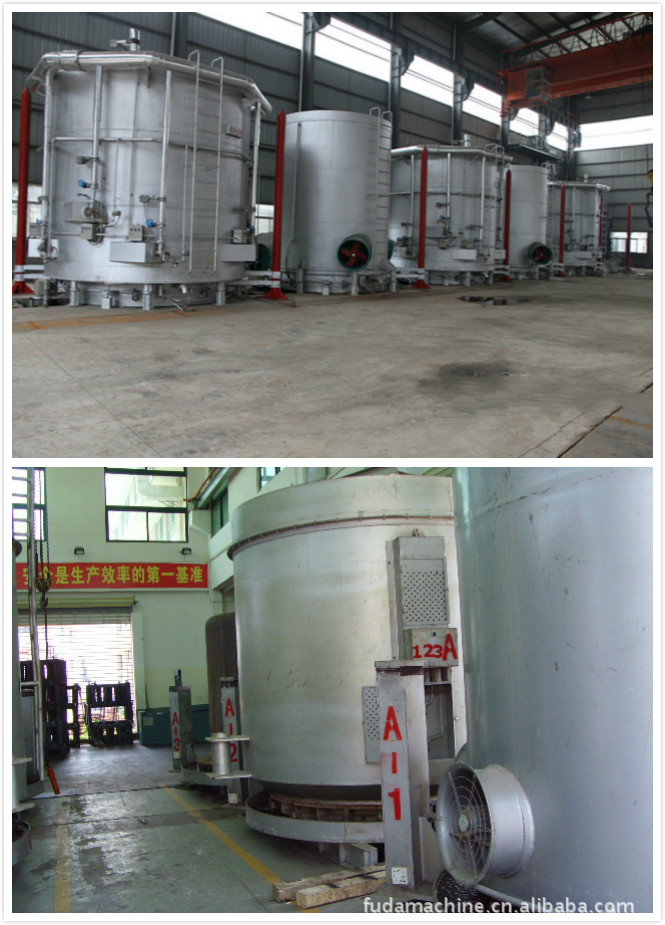

Circulação Convective forte da fornalha de recozimento de Bell da eficiência elevada
Vantagens
1. Circulação convective forte, ciclo de encurtamento do tratamento térmico e eficiência elevada;
2. Usando o mecanismo da selagem do PPM na peça da conexão, uma atmosfera mais estável, pode evitar H2 ou a outra atmosfera protetora combinado com o ar;
3. Usando o instrumento inteligente do microcomputador para controlar a temperatura da fornalha, pode executar o auto controle.
Introdução de fornalha
O tipo de sino fornalha de recozimento é usado recozendo a tira de aço, a tira de alumínio e a tira do cobre. A capacidade de carga da fornalha pode ser alcançada a 60Tons (máximo). O diâmetro da carga pode ser alcançado a 2,6 medidores (máximo) e a altura da carga pode ser alcançada a 3,7 medidores (máximo).
Característica principal
(1) 100% hidrogênio ou de hidrogênio ou de nitrogênio de 75% sistema
(2) aquecimento alto do fluxo da convecção
(3) propriedades mecânicas consistentes no material do recozimento
(4) programa de controle aperfeiçoado
(5) minimize custos de gastos de fabricação
(6) produtividade alta
(7) projeto personalizado para o aço, o tanoeiro, o alumínio e a liga; tira, fio e tubo.
Estrutura
Este tipo de sino fornalha de recozimento é composto principalmente de 1 protetor de aquecimento, 2 fornalha baixa, 2 tampa da tampa interna, refrigerar, braket da válvula e encanamento.
Parâmetros técnicos
| Modelo | BAF-100/200-8 | BAF-120/250-8 | BAF-140/290-8 | BAF-160/320-8 |
| Diâmetro eficaz da carga (milímetros) | 1000 | 1200 | 1400 | 1600 |
| Altura eficaz da carga (milímetro) | 2000 | 2500 | 2900 | 3200 |
| Capacidade de carga máxima (t) | 5 | 10 | 20 | 30 |
| Temperatura de trabalho máxima (℃) | 850 | 850 | 850 | 850 |
| Poder do aquecimento (quilowatt) | 150 | 210 | 280 | 360 |
| Poder do ciclo de calor do fã (quilowatts) | 15/22 | 15/22 | 10/37 | 10/37 |
| Velocidade do fã do ciclo de calor RPM (RPM) | 750/1500 | 750/1500 | 750/1500 | 750/1500 |
| Fãs do ventilador do diâmetro (milímetros) | 640 | 640 | 850 | 850 |
| Controla a precisão da temperatura (o ℃) | <>±3 | <>±3 | <>±3 | <>±3 |
| Poder do ventilador de refrigeração (quilowatt) | 0.5*2 | 0.75*2 | 0.75*2 | 1.1*2 |
| Consumo de água refrigerando (t/h) | 8 | 10 | 12 | 14 |
| Consumo protetor do gás (m3/h) | 8 | 14 | 18 | 25 |
| Peso (t) | 20 | 25 | 32 | 40 |
Nota: O vário tamanho do tipo de sino fornalha de recozimento pode igualmente ser projetado e fabricado como as necessidades de usuário.
Descrição da linha de produção:
(1) tampa de aquecimento:
A tampa do aquecimento é feita pela placa de Q235A e o perfil do aço, unidade de δ=5mm.Heating é a tira Ni80Cr20. A temperatura da parede exterior em não mais do que 35℃.
(2) tampa interna:
Composto por SUS321 de alta qualidade (1Cr18Ni9T) .cover δ=6mm
base da fornalha (de 3):
O peso de carga da base da fornalha é 35T, o peso da bobina da carga é 24T, a placa de guiamento e a lâmina de guiamento são feitas por 321.There de aço inoxidável são uma borracha do silicone de 40mm entre a base e a tampa interna para assegurar a tensão do ar.
Fornalha industrial Co. de Wuxi Huadong, Ltd
Boa vinda a visitar e inspecionar!
Persone do contato: Anjo Zhang
Telefone do contato: +86-13921168736
E-mail: wxzhangying@126.com
