máquina de carcaça contínua ascendente de bronze de Rod do fio de cobre de 8mm 14mm 20mm 30mm

Aplicação

Este sistema ascendente da carcaça contínua é usado para produzir a haste de cobre oxigênio-livre brilhante e longa. O sistema é capaz da produção diretamente do cobre do cátodo à haste de cobre oxigênio-livre brilhante e longa, ao tubo de cobre, à barra de cobre lisa e ao outro produto de cobre dado forma especial.
Em comparação à haste do cobre do preto produzida pelo mangler tradicional do lingote de cobre, a haste produzida por esta tecnologia ascendente nova da carcaça contínua tem sua vantagem da melhor qualidade, de baixos custos de gastos de fabricação, do baixo investimento e da nenhuma poluição na produção.

Componentes principais

1)Fornalha de indução

A fornalha de indução é consiste no corpo da fornalha, no quadro da fornalha e no indutor. A parte externa do corpo da fornalha é construção de aço e o interior é consiste no tijolo refratário e na areia de quartzo. A função do quadro da fornalha está apoiando a fornalha inteira. A fornalha é fixa na base pelo parafuso do pé. O indutor é composto da bobina, do revestimento de água, do núcleo de ferro e do cobre-anel. Há bobinas com a câmara de água no lado de alta tensão. A tensão é ajustável ponto por ponto de 90V a 420V.There é procura um caminho mais curto os anéis de cobre no lado de baixa voltagem. Após estabelecer um circuito bonde, ele pode emergir fluxo atual grande no anel de cobre com a indução eletromagnética. O fluxo atual grande pode derreter o anel de cobre e o ted de cobre eletrolítico na fornalha. O revestimento e a bobina de água são refrigerados pela água. A água refrigerando está dando um ciclo e fornecido pelo abastecimento de água refrigerando.

2)Máquina de carcaça contínua, rolos de guiamento e dispositivo da limitação

A máquina de carcaça contínua é a parte principal do sistema. Consiste tirar o mecanismo, depois do mecanismo do nível líquido e do cristalizador. O mecanismo do desenho é composto do servo motor da A.A., dois grupos de rolos do desenho e assim por diante. Pode produzir a rotação do intervalo de épocas 0-1000 pelo minuto e elaborar a haste de cobre contínua pelos rolos do desenho. O seguinte mecanismo da garantia do nível líquido que o profundo do cristalizador que introduz no líquido de cobre é estábulo relativo. O cristalizador pode refrigerar o líquido de cobre na haste de cobre pela inversão térmica. Cada cristalizador pode ser mudado e controlado apenas.

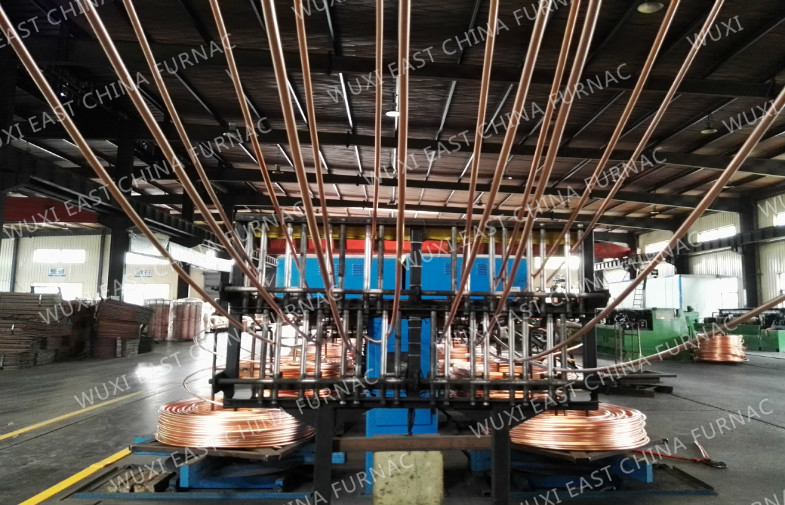

O quadro de rolos do guia é instalado acima da máquina de carcaça contínua. É consiste na plataforma, no apoio, na polia vertical do guia e no cilindro. Pode conduzir a haste de cobre a cada máquina de vento da dobro-cabeça sem distúrbio.

Há um dispositivo de controle da velocidade entre a máquina de carcaça e a máquina da tomada-acima para sincronizar a velocidade da carcaça e a velocidade da tomada-acima com os cambiadores de frequência.

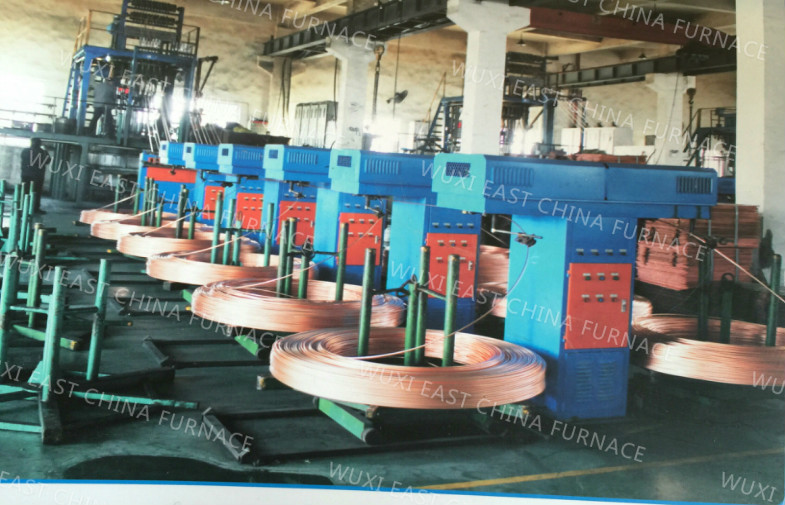

3)máquina da tomada-acima da Dobro-cabeça

4)Abastecimento de água refrigerando
O abastecimento de água refrigerando é um sistema do ciclismo. Pode fornecer a água 0.2-0.4Mpa refrigerando para o congelador, revestimento de água, bobina. É consiste na torre do tubo e refrigerar de água da associação de água 150M3, da bomba de água. A temperatura da água fornecida ao sistema é 20℃-30 e a quantidade de volume de água é 50 M3/H.
Sistema bonde. O sistema bonde é consiste na corrente elétrica e no sistema de controlo. A fonte de sistema da corrente elétrica a energia a cada indutor através dos armários de poder. O controle de sistema de controlo a fornalha combinada, a máquina principal, o abastecimento de água da máquina de vento da dobro-cabeça e refrigerar prometendo os para trabalhar em ordem. O sistema de controlo de fornalha combinada é consiste no sistema da fornalha de derretimento e guardar o sistema da fornalha. O armário da operação da fornalha de derretimento e guardar o armário da operação da fornalha é instalado perto do sistema.

5)Sistema de controlo bonde
O sistema de controlo bonde da máquina principal é consiste tirar o motor, o motor do elevador e seu sistema de controlo bonde. O motor do desenho é sistema de controlo disposto apenas. Cada máquina de vento da dobro-cabeça é controlada apenas. Uma placa de controlo de tomada-acima é fixada no quadro da máquina de vento da dobro-cabeça. Seu botão de controle é fixo na superfície do quadro. O sistema bonde de água refrigerando é uma caixa de controle pendurada na parede da sala de bomba da água. Pode controlar duas bombas de água.

Fluxograma

A sucata de bronze é juntada nas fornalhas de derretimento através do dispositivo de carregamento (de acordo com as necessidades de usuário), (se as matérias primas não são o cobre 1# vermelho, nossa empresa pode projetar e instalar a fornalha reverberatory antes das fornalhas de derretimento remover a impureza de cobre). A placa de cobre através do W-tipo indutor no líquido, flui então lisamente do depósito da transição à fornalha guardando, e está então no processo constante da redução através da superfície coberta com o carvão vegetal, é cristalizada enfim rapidamente à haste do cobre do molde pelo crystallizerof a planta do upcast pelo processo de cobre ascendente da haste ao mesmo tempo, molde que a haste de cobre casted para cima intermitentemente através do rolo da tração dois. A haste do cobre do molde através da máquina de arrasto, e o wheelframe, a velocidade que ajusta a engrenagem, à máquina de enrolamento automática para enrolar então a haste de cobre.

ARTIGO DO PAGAMENTO

Termo do pagamento: 30%T/T adiantado, 70%T/T antes da entrega.

APOIO DA INSTALAÇÃO

O vendedor enviará 2-3 coordenadores à fábrica do comprador para supervisionar a instalação da máquina; o comprador deve pagar USD100/day/person por seu salário. O comprador será responsável para despesas e acomodação de viagem.

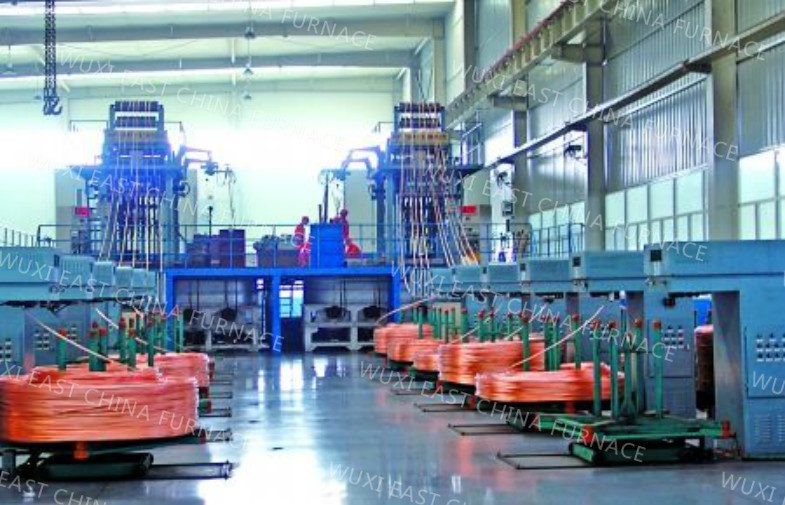

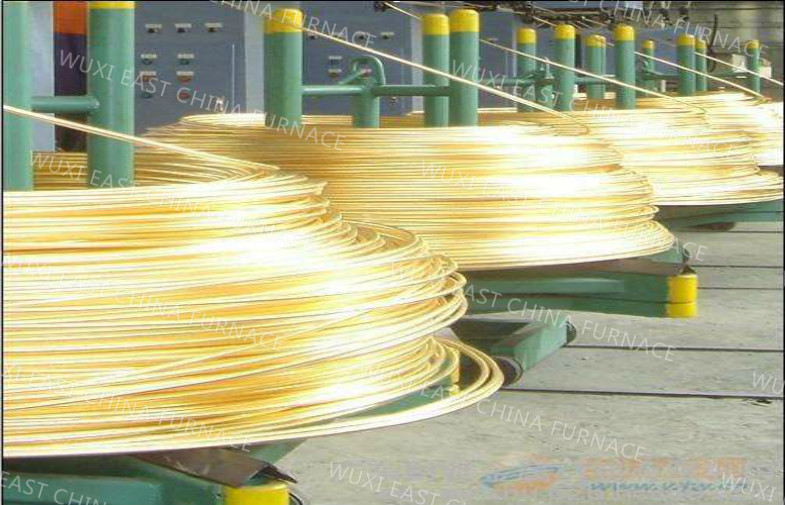

IMAGENS DO PRODUTO
