Fornalha da Acima-carcaça de três corpos para a carcaça contínua de cobre de Rod feita em China
Uso
Este sistema ascendente da carcaça contínua é usado para produzir a haste de cobre oxigênio-livre brilhante e longa. O sistema é capaz da produção diretamente do cobre do cátodo à haste de cobre oxigênio-livre brilhante e longa, ao tubo de cobre, à barra de cobre lisa e ao outro produto de cobre dado forma especial.
Em comparação à haste do cobre do preto produzida pelo mangler tradicional do lingote de cobre, a haste produzida por esta tecnologia ascendente nova da carcaça contínua tem sua vantagem da melhor qualidade, de baixos custos de gastos de fabricação, do baixo investimento e da nenhuma poluição na produção.
que eu me importo com a maioria sobre esta linha de produção?
| Que a produzir: | haste de cobre Oxigênio-livre (8mm~30mm) |
| Porque pode produzir tamanhos diferentes: | O tamanho a ser controlado por moldes, pode usar moldes diferentes |
| Que capacidade: | 4T-25T/Day/Set |
| Como calcular a capacidade: | 1.5~1.8T/24 hastes das horas/cobre, bronze, alumínio de bronze |
| Quantas hastes podem obter em um momento: | 2-14 hastes synchronously |
| O que é a fonte de alimentação: | Eletricidade (380V, 50Hz, 3Phase) |
| O que é o poder exigido: | 75kw~320kw (determinado pela capacidade necessária) |
| Que se a eletricidade não é contínua em nosso país: | 1. para usar o gerador bonde 2. para usar a máquina de carcaça contínua menor 3. para usar o óleo/a planta fornecida gás (2 e 3 veem por favor “outros produtos” abaixo) |
| O que está a uma temperatura máxima: | 1250 ℃ |
| Quantos países fizeram você exportou: | Turquia, Rússia, Usbequistão, Argélia, Bangladesh, Paquistão, Ucrânia, Índia, Mongólia, Eygpt, Eran |
| Quando fez sua fábrica estabeleça: | Estabelecido desde o ano 1995 |
Componentes principais:

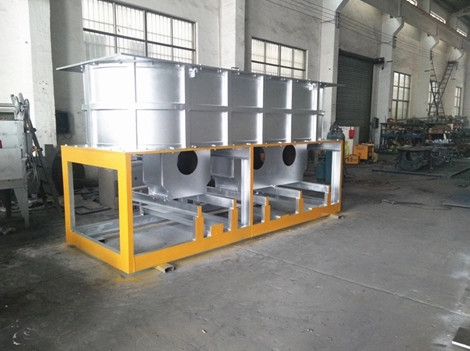

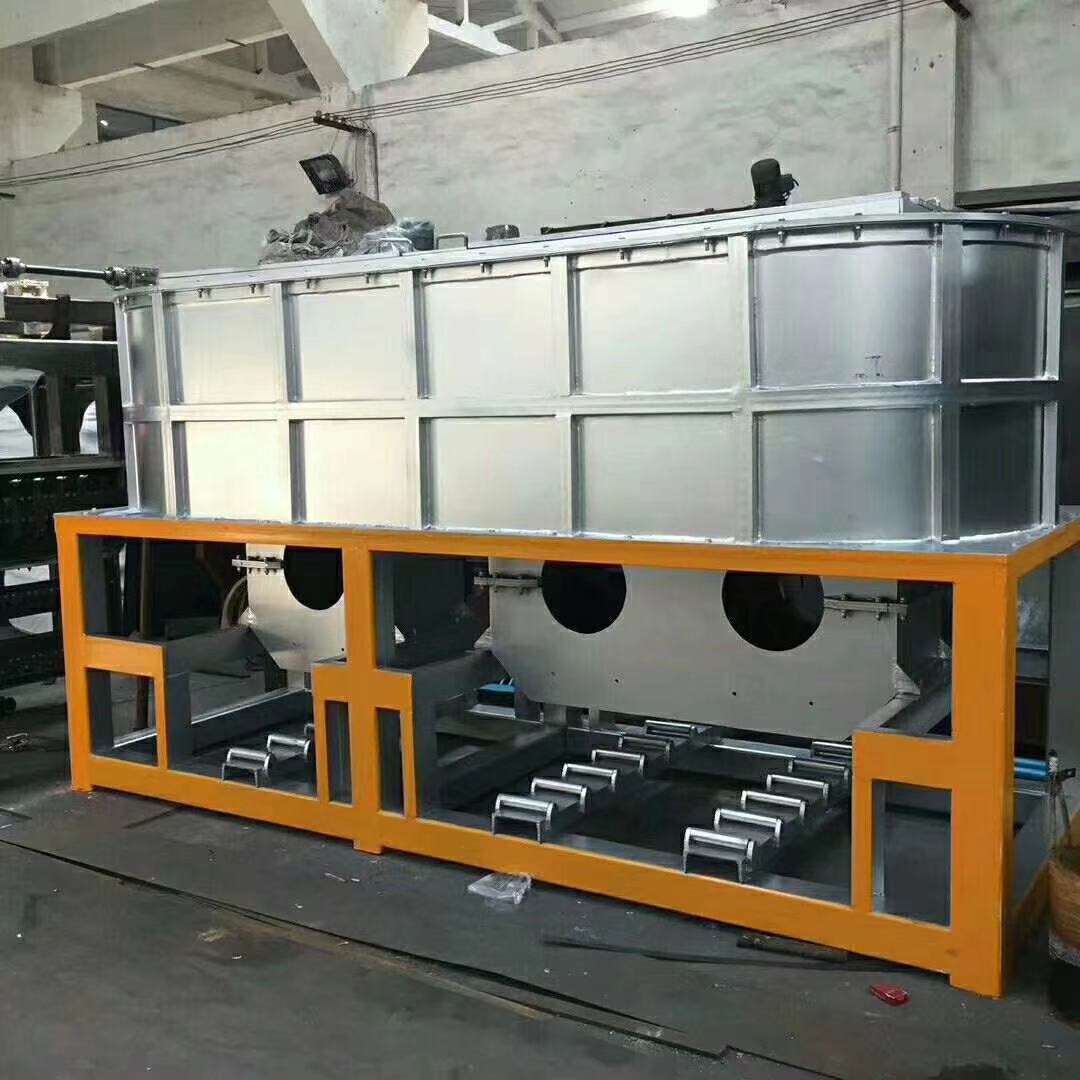

1)Fornalha de indução
A fornalha de indução é consiste no corpo da fornalha, no quadro da fornalha e no indutor. A parte externa do corpo da fornalha é construção de aço e o interior é consiste no tijolo refratário e na areia de quartzo. A função do quadro da fornalha está apoiando a fornalha inteira. A fornalha é fixa na base pelo parafuso do pé. O indutor é composto da bobina, do revestimento de água, do núcleo de ferro e do cobre-anel. Há bobinas com a câmara de água no lado de alta tensão. A tensão é ajustável ponto por ponto de 90V a 420V.There é procura um caminho mais curto os anéis de cobre no lado de baixa voltagem. Após estabelecer um circuito bonde, ele pode emergir fluxo atual grande no anel de cobre com a indução eletromagnética. O fluxo atual grande pode derreter o anel e o eletrolítico de cobre copperted na fornalha. O revestimento e a bobina de água são refrigerados pela água. A água refrigerando está dando um ciclo e fornecido pelo abastecimento de água refrigerando. Fornalha da Acima-carcaça de três corpos para a carcaça contínua de cobre de Rod feita em China.
2)Máquina de carcaça contínua, rolos de guiamento e dispositivo da limitação
A máquina de carcaça contínua é a parte principal do sistema. Consiste tirar o mecanismo, depois do mecanismo do nível líquido e do cristalizador. O mecanismo do desenho é composto do servo motor da A.A., dois grupos de rolos do desenho e assim por diante. Pode produzir o intervalrotation das épocas 0-1000 pelo minuto e elaborar a haste de cobre contínua pelos rolos do desenho. O seguinte mecanismo da garantia do nível líquido que o profundo do cristalizador que introduz no líquido de cobre é estábulo relativo. O cristalizador pode refrigerar o líquido de cobre na haste de cobre pela inversão térmica. Cada cristalizador pode ser mudado e controlado apenas.
O quadro de rolos do guia é instalado acima da máquina de carcaça contínua. É consiste na plataforma, no apoio, na polia vertical do guia e no cilindro. Pode conduzir a haste de cobre a cada máquina de vento da dobro-cabeça sem distúrbio.
Há um dispositivo de controle da velocidade entre a máquina de carcaça e a máquina da tomada-acima para sincronizar a velocidade da carcaça e a velocidade da tomada-acima com os cambiadores de frequência. Fornalha da Acima-carcaça de três corpos para a carcaça contínua de cobre de Rod feita em China
3)máquina da tomada-acima da Dobro-cabeça
4)Abastecimento de água refrigerando
O abastecimento de água refrigerando é um sistema do ciclismo. Pode fornecer a água 0.2-0.4Mpa refrigerando para o congelador, revestimento de água, bobina. É consiste na torre do tubo e refrigerar de água da associação de água 150M3, da bomba de água. A temperatura da água fornecida ao sistema é 20℃-30 e a quantidade de volume de água é 50 M3/H. Fornalha da Acima-carcaça de três corpos para a carcaça contínua de cobre de Rod feita em China
Sistema bonde. O sistema bonde é consiste na corrente elétrica e no sistema de controlo. A fonte de sistema da corrente elétrica a energia a cada indutor através dos armários de poder. O controle de sistema de controlo a fornalha combinada, a máquina principal, o abastecimento de água da máquina de vento da dobro-cabeça e refrigerar prometendo os para trabalhar em ordem. O sistema de controlo de fornalha combinada é consiste no sistema da fornalha de derretimento e guardar o sistema da fornalha. O armário da operação da fornalha de derretimento e guardar o armário da operação da fornalha é instalado perto do sistema.
5)Sistema de controlo bonde
O sistema de controlo bonde da máquina principal é consiste tirar o motor, o motor do elevador e seu sistema de controlo bonde. O motor do desenho é sistema de controlo disposto apenas. Cada máquina de vento da dobro-cabeça é controlada apenas. Uma placa de controlo de tomada-acima é fixada no quadro da máquina de vento da dobro-cabeça. Seu botão de controle é fixo na superfície do quadro. O sistema bonde de água refrigerando é uma caixa de controle pendurada na parede da sala de bomba da água. Pode controlar duas bombas de água. Fornalha da Acima-carcaça de três corpos para a carcaça contínua de cobre de Rod feita em China
Etapas de cobre livres da produção da carcaça contínua de Rod do oxigênio do Upcast:
O cátodo de cobre a ser passado sobre a fornalha através do sistema de levantamento para o baking→Ajust a velocidade de alimentação e alimenta o cátodo de cobre na fornalha de derretimento para (charcle a ser usado evitando o oxigênio) o fluxo de derretimento do → no fluxo guardando do → da fornalha no cristalizador, e as hastes de cobre vêm para fora fluxo do → no →Go do dispositivo da carcaça através do → separado da prateleira atravessam o → da torre da tensão (ao contrl a tomada acima da velocidade) atravessam a tomada acima da máquina, e terminam bobinar.
Fluxo de processo:
Características de produto:
saídas de potência 1.Constant; Velocidade de derretimento rápida
economia 2.Power
proteção 3.Environmental
confiança 4.Long
estabilidade 5.High
manutenção 6.Easy
qualidade de produto 7.Stable
consumo de energia 8.Low
o indutor 9.Removable pode ser mantido facilmente
10.PLC que controlam, e sistema movido a motor servo
