Tipo horizontal da máquina de carcaça contínua do cobre do bronze 100mm Rod
Ⅰ. Especificações:
1. Tipos de especificações da carcaça | Bronze |
1,1 | o Haste-fio aquartela (redondo-dado forma) |
a. | Escala Φ50x5mm do diâmetro |
b. | Número de linhas de produção |
c. | 4 linhas (de acordo com condições da seção) |
Ⅱ. Processo:
Equipamentos principais da linha de produção
fornalha de derretimento, guardando a fornalha, o molde, máquina de carcaça reversível do micro-curso, sincronizando as máquinas de corte * 2, o machines* de enrolamento 3, a unidade hidráulica de unidade, refrigerar, e a unidade de controle eletromecânica etc.
* 2,1 para moldar do metal puro ou exigências especiais, canal-tipo subsuperficial fornalha fundição-guardando da combinação ou canal-tipo verificável fornalha fundição-guardando da combinação podem ser adotados;
* 2,2 para boletos redondo-dados forma, tubular-dados forma e especial-dados forma da produção, corte-à-comprimento que sincroniza a máquina de sawing podem ser adotados;
* 2,3 para os boletos redondo-dados forma, tubular-dados forma e especial-dados forma da produção, a plataforma conservada em estoque material para receber e armazenar boletos podem ser adotados.
Ⅲ. Lista de componentes de equipamento da linha de produção horizontal da carcaça contínua para o Haste-fio
Não. | Nome do equipamento e especs. | Unidade | Quantidade | Observações |
1 | ||||
2 | Fornalha de derretimento | grupo | 1 | Incluindo o sulco, a bobina, o revestimento do waer e o núcleo de ferro de derretimento. |
3 | Rampa | grupo | 2 | Um em uso e um apoio |
4 | Guardando a fornalha | grupo | 1 | Incluindo o sulco de derretimento, a bobina, o revestimento de água, o núcleo de ferro, o dispositivo vertical da medida da temperatura (especial-feito), o par termoelétrico (contendo a platina e o ródio) e o tubo da proteção. |
5 | Concha e rampa de aço derretidas do armazenamento | grupo | 1 | Para o material de transferência no molde após a aglomeração em guardar a fornalha. |
6 | sistema do molde (50x5) | grupo | 2 | Incluindo o molde da grafite |
7 | Dragger (4KW) | grupo | 1 | |
8 | Sincronizado auto-seguindo a máquina de sawing | grupo | 1 | |
9 | Plataforma conservada em estoque material | grupo | 1 | Movimentação Chain, comprimento de 5M |
10 | Tanque do encabeçamento | grupo | 1 | |
11 | Rolo do portador da tração | Grupo | 1 | |
12 | Distribuidor da água refrigerando | grupo | 1 | Incluindo a água refrigerando para o transformador, o reator, a bobina da fornalha elétrica, o revestimento de água, o cabo água-refrigerando, e o molde (refrigerar preliminar e secundário). |
13 | Sistema hidráulico | grupo | 2 |
Incluindo a estação e o cilindro hidráulicos |
14 | sistema da operação do Bonde-controle de fornalha elétrica | grupo | 1 | Incluindo o armário de controle para a fornalha de derretimento e guardar a fornalha (Siemens é escolhido para elementos bondes principais). |
15 | Sistema controle de processos da operação | grupo | 1 | Para o controle do servo motor e do processo, sincronizado auto-seguindo a máquina de sawing, e o controle da plataforma conservada em estoque material. |

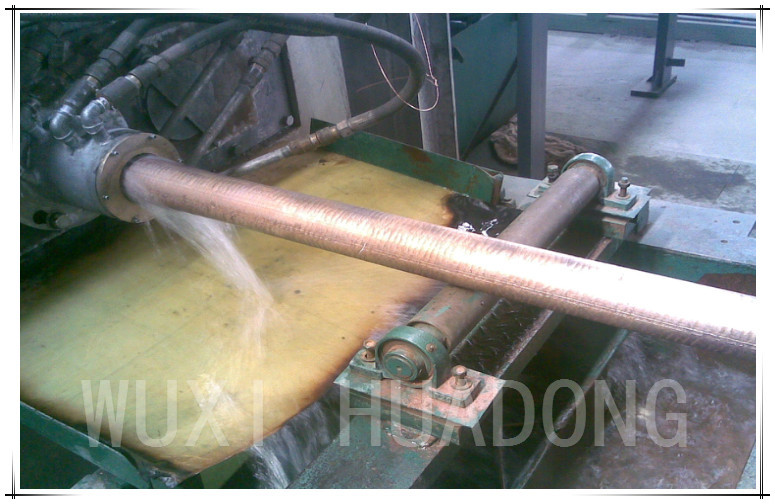

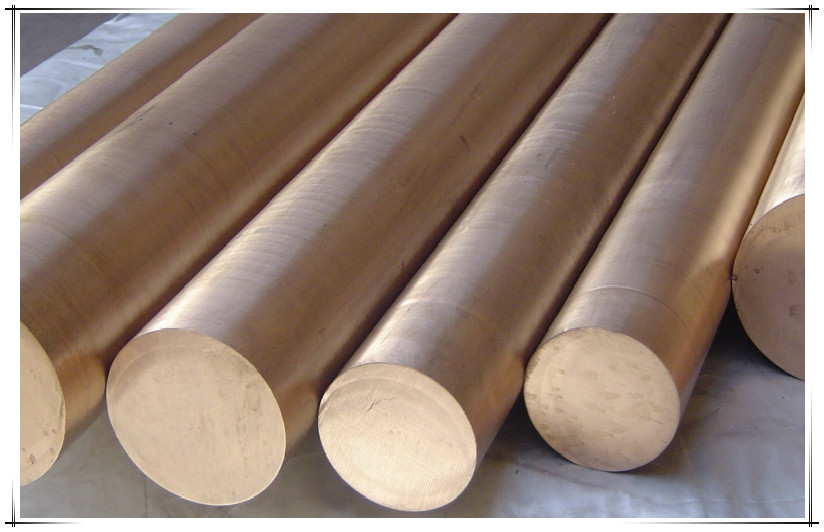

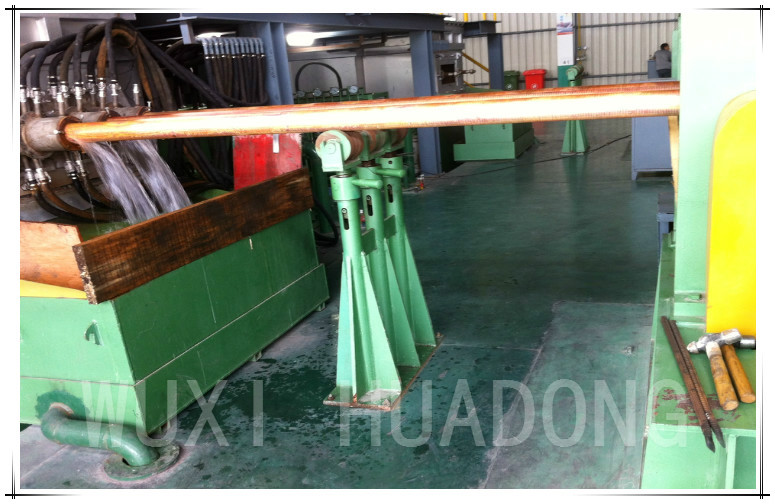

Ⅵ. Imagens da máquina de carcaça contínua horizontal de cobre vermelha
