Boletos lisos de bronze de 10 toneladas contínuos da fornalha de fundição da máquina de carcaça 1200kw do lingote da ligação
1SET
MOQ
negotiation
preço
Continuous Lead Ingot Casting Machine 1200kw Smelting Furnace 10 Ton Brass Flat Billets
Características Galeria Descrição de produto Peça umas citações
Características
Informação básica
Lugar de origem: China
Marca: Jingjie
Número do modelo: GVT
Realçar:

rodízio vertical

,

máquina ccm

Condições de Pagamento e Envio
Detalhes da embalagem: Embalado na caixa de madeira para a embalagem exterior
Tempo de entrega: 30 dias de trabalho após receberam seu pagamento
Termos de pagamento: T / T ou L / C
Habilidade da fonte: 10sets por Mês
Especificações
Tipo de equipamento: Vertical
Modo de produção: Semi-contínuo
Material do produto: Bronze
Poder de fornalha da fundição: 600KWx2
saída: 10T
especificação de produto: 250×600×6000
Descrição de produto



Boletos lisos de bronze de 10 toneladas contínuos da fornalha de fundição da máquina de carcaça 1200kw do lingote da ligação







Ⅰ. Especificações:

1. Tipos de especificações da carcaça

* bronze





Ⅱ. Exemplo do programa

1. Especificação lisa do boleto

   250×600×6000

2. Peso de moldação eficaz: ≥10t

3. índice de oxigênio: menos do que 20ppm (matérias primas qualificadas)
4. Número do boleto: único
5. Estrutura da máquina: máquina de carcaça semi contínua da haste de fio
6. Comprimento completo da haste de fio: L=7500mm
7. Diâmetros de haste do fio: Φ=200×16mm



Ⅲ. Composição do equipamento:

    Fornalha de derretimento, trole do dispositivo do molde e molde, máquina de carcaça semi contínua do guia da haste de fio (referida em seguida como a máquina de carcaça do guia), sistema de refrigeração de água, sistema hidráulico, sistema de controlo bonde, trabalho feito com ferramentas especial.

1,1 fornalha de derretimento

    A fornalha de derretimento é o primeiro equipamento do núcleo na linha de produção, ele tem uma grande capacidade, poder superior requirements.the depois das características da fornalha.

1.1.1.  O tambor vertical deu forma ao corpo da fornalha, com uma fornalha simples da alvenaria, alimentando, operações cobrindo, limpando e outro. As vantagens de materiais de construção convenientes, área pequena da ocupação, baixo irradiação térmica e consumo de superfície da baixa potência, etc.

1.1.2.  Usando o tipo de “W” de sulco de derretimento do jato, reduza a diferença da temperatura do derretimento;
3 o uso de um canal refrigerar de água podem ser sensor descarregado, aumentam a compatibilidade componente

1.1.3.  A utilização de um canal refrigerar de água pode ser sensor descarregado, aumenta a compatibilidade componente;

1.1.4 inclinando a fornalha e a tampa da fornalha são operados pela pressão hidráulica, pelo equilíbrio de funcionamento e pela estrutura segura;

1.1.5 a boca retangular, porque a matéria prima do cobre do cátodo de 1100 x de 900mm não podem cortar
Corte, alimentação inteira;

1.1.6 os materiais refratários da fornalha usaram fabricantes do tipo para fornecer a fornalha de indução do elevado desempenho.

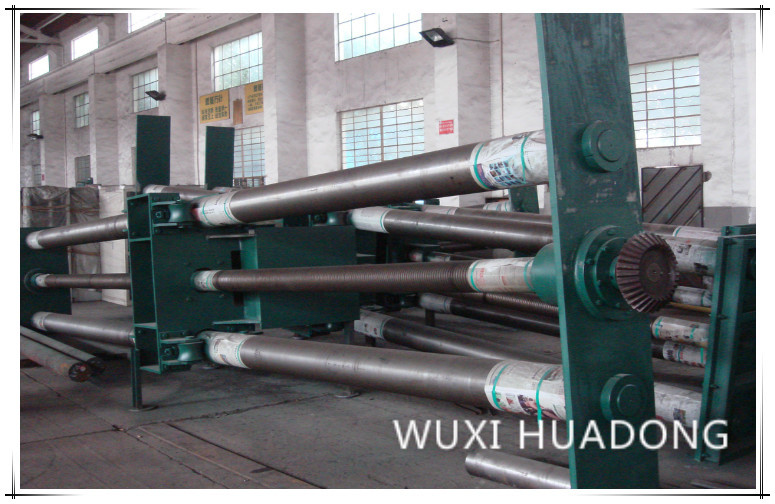

1,2 máquina de carcaça da ligação

1.2.1 parâmetros técnicos:
Capacidade de rolamento máxima de 1.2.1.1 de mais do que ou de igual a 10t

Capacidade de rolamento eficaz de 1.2.1.2: >6t
Comprimento de 1.2.1.3 da haste do parafuso: 7800mm

Diâmetro do parafuso de 1.2.1.4: Tr220 * 18mm
Comprimento de 1.2.1.5 Rod: 7500mm

Diâmetro de 1.2.1.6 Rod: diâmetro 315mm
Curso de trabalho máximo de 1.2.1.7: 6500mm
Motor de movimentação de 1.2.1.8: Servo motor síncrono da C.A.,

Poder do motor de movimentação de 1.2.1.9: 7.5KW.
Velocidade da carcaça da ligação de 1.2.1.10: 0 ~ 320mm/min,

1.2.1.11 Stepless ajustável
Velocidade do retorno rápida de 1.2.1.12: mais do que 500mm/min
Lubrificação de seda de 1.2.1.13: Fluxo nominal 50mL/min,

Pressão nominal 20MPa de 1.2.1.14



1,3 trole do molde
    O carro do cristalizador para o dispositivo fixado cristal, pode movimento lateral para carregar e descarregar o molde, guia e molda a cabeça e o levantamento do lingote, trole do molde tem o posicionamento e travar o dispositivo, de modo que o carro pudesse firmemente na ligação moldou a posição pelo carro para substituir o painel do relevo, pôde adaptar-se às especificações e ao número de fluxo diferentes de cristalizador. A configuração do dispositivo da movimentação do motor da vibração da conversão de frequência, seu poder é 2.2kW, a frequência da vibração é 0 ~ 160 vezes /min, a amplitude é 0 ~ 12mm.



1,4 molde
    A parede interna dos materiais do cristalizador para o cobre (também pelo partido recursos, zircônio e cobre de uma produção), grupo impregnado grafite é em favor de melhorar a qualidade de superfície. Além do que métodos convencionais, o princípio de carcaça contínua do aço pode ser selecionado do uso de um tipo estreito molde refrigerando da régua da velocidade do ponto alto facilitar a vacância eficaz da ebulição parcial da água refrigerando.
    Parâmetro técnico:
Pressão de água refrigerando: 0,05 ~ comsumption da água 0.15MPa refrigerando: 80 ~ ³ /h de 100m



1,5 tampa protetora da atmosfera
    A tampa protetora da atmosfera pode ser através do agente protetor do gás (gás industrial) para proteger o nível líquido dentro do cristalizador, reduz os defeitos da escória do óxido.



1,6 sistema de refrigeração da água
    O sistema de refrigeração da água é usado principalmente para refrigerar da linha de produção equipamento, a saber para o escudo do sensor, uma bobina, um revestimento de água, um cabo de refrigeração água, transformador, reator do equilíbrio de fase; consiste em um distribuidor da água, coletor da maré e o encanamento, as válvulas e outro associados, incluindo o tipo do retorno podem pela pressão e pelos dois tipos da pressão para o partido da escolha; tem funções tais como a pressão de água, a exposição da temperatura da maré, o controle e o alarme, bloqueio.
    Parâmetro técnico:
1.6.1 pressão de entrada: 0,3 ~ 0.4MPa,

1.6.2 temperatura da entrada: 5 ~ 45 graus,

1.6.3 consumo de água: 18 ~ 20t/h
1.6.4 temperatura da tomada: menos do que 55℃,

1.6.5 permitindo que a temperatura aumente: menos do que 20℃ (na temperatura máxima da entrada),
1.6.6 dureza total (CAO): menos do que 10mg /L equivalente,

1.6.7 resistência de água: maior de 2000/cm.



1,7 sistema hidráulico
    O sistema hidráulico para a inclinação de levantamento da fornalha de derretimento, uma tampa da fornalha aberta e a fornalha de derramamento fechado e da isolação antes e depois do passeio, do levantamento e do despejo, da abertura e da tampa de fechamento, adotam estação hidráulica o líquido centralizado da pressão da fonte, controle eletro-hidráulico da válvula.
Parâmetros básicos: tanque de óleo (aparência): 1300 * 900 * 700mm (de aço inoxidável)
Capacidade eficaz: 600L
Pressão de funcionamento Rated: 16MP
Caudal nominal: 40L/min
Motor da bomba de óleo: 15kw * 2 (um uso, um apoio)



1,8 sistema de controlo eletrônico
    O sistema de controlo bonde da unidade é respectivamente fornalha de derretimento controlada, máquina de carcaça da ligação, sistema de refrigeração de água, sistema hidráulico, nossa empresa fornece equipamento bonde maduro e estável do controle para terminar as funções de funcionamento necessárias de acordo com as exigências da produção de cada relação, sistemas de controlo e componentes bondes usados em fabricantes conhecidos toda domésticos e estrangeiros do produto original, e deixou alguma capacidade da margem, assegurar a isso a confiança e a aplicabilidade do equipamento. Entre elas:
    O servo da máquina de carcaça do guia conduzido pelo sistema servo digital importado da C.A. do torque alto dos tipos (sistema servo de Japão Yaskawa 7.5kW).



Ⅲ. Lista de componentes de equipamento da linha de produção vertical da carcaça contínua para boletos redondos

Não. Nome do equipamento e especs. Unidade Quantidade Observações
1 Fornalha da carcaça semi contínua grupo 1 600KWx2
2 máquina de carcaça semi contínua da haste de fio 10T grupo 1
3 Trole do molde grupo 1
4 Molde  grupo 1
5 Sistema de transmissão da máquina de carcaça grupo 1
6 Sistema de energia de máquina de carcaça grupo 1
7 Cabeça da barra de manequim do molde grupo 1
8 Sistema de controlo do comprimento grupo 1
9 Distribuidor da água refrigerando grupo 1
10 Sistema hidráulico grupo 1



11 sistema da operação do Bonde-controle   e 1
