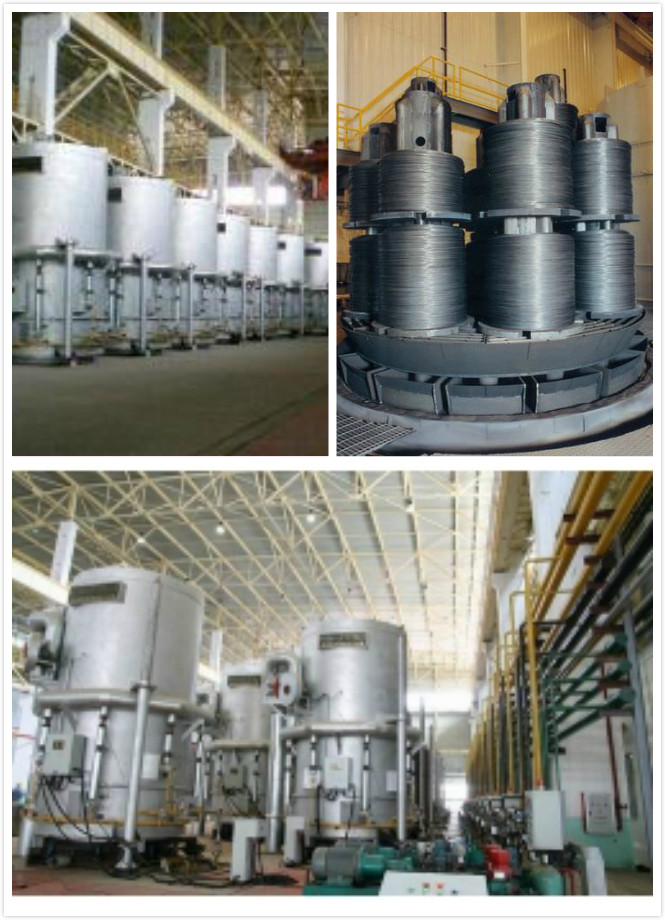

Fornalha de recozimento alta de Bell da produtividade, fornalha de recozimento do fio de aço
1. Sistema de hidrogênio ou nitrogênio
2. Aquecimento por fluxo de convecção elevado
3. Propriedades mecânicas consistentes
4. Programa de controle otimizado
1. Introdução de forno
O forno de recozimento do tipo sino é usado para recozir a tira de aço, a tira de alumínio e a tira de cobre. A capacidade de carregamento do forno pode ser alcançada em 60 toneladas (máx.). O diâmetro de carga pode ser alcançado em 2,6 metros (máx.) E a altura de carga em 3,7 metros (máx.).
2. Característica Principal
(1) sistema 100% hidrogênio ou 75% hidrogênio ou nitrogênio
(2) Aquecimento por fluxo de convecção elevado
(3) Propriedades mecânicas consistentes no material de recozimento
(4) Programa de controle otimizado
(5) Minimize o custo de produção
(6) alta produtividade
(7) Projeto personalizado para aço, cobre, alumínio e liga; tira, fio e tubo.
3. Componentes Principais:
(1) Tampa de aquecimento
(2) Tampa de refrigeração
(3) Base de Furnae
(4) Tampa interna
(5) Sistema elétrico
4. Parâmetros principais do forno:
Para aço:
| NÃO | ITEM | PARÂMETRO | OBSERVAÇÃO |
| 1 | Diâmetro de carregamento | 1500mm | |
| 2 | Altura de carregamento | 2600mm | |
| 3 | Diâmetro interno da tampa | 1700mm | |
| 4 | Carregando o peso da bobina | 25 Toneladas | 5 bobinas |
| 5 | A capacidade de carga básica | 35 Toneladas | Com fator de segurança |
| 6 | Temperatura máxima de recozimento | 750 ℃ | 300 ~ 750 ℃ ajustável |
| 7 | Temperatura máxima da cobertura de aquecimento | 850 ℃ | Pode ser configurado |
| 8 | Potência de aquecimento | 450kw + 10% | |
| 9 | Tempo de aumento de temperatura | 2.5h | |
| 10 | Velocidade de aumento da temperatura | ≈120 ℃ / h | Quando a temperatura está abaixo de 500 ℃ |
| 111 | Precisão da temperatura do forno | ≤ ± 5 ℃ | |
| 12 | Temperatura da parede externa do forno | ≤40 ℃ | Incluir a temperatura ambiente |
| 13 | Potência do ventilador de aquecimento | 45/11 kw | Velocidade dobro 4P / 8P |
| 14 | Diâmetro da lâmina do ventilador | 900mm | |
| 15 | Entrada de ar | 36000m 3 / h | Abaixo de 75% de H 2 |
| 16 | Pressão do ar | 1400pa | |
| 17 | Motor do ventilador de refrigeração | 1.5kw × 2 | |
| 18 | Diâmetro da lâmina do ventilador de refrigeração | 550mm | |
| 19 | Ar de refrigeração | 6000m 3 / h × 2 | |
| 20 | Ultimate vacuum | 1 × 10 3 pa | |
| 21 | Pressão de trabalho no forno | 5KPa | |
| 22 | Tipo de bomba de vácuo | Bomba de lâmina rotativa 2X-70 | |
| 23 | Tempo de vácuo | ≈20-25min | |
| 24 | Carregamento de guindaste | ≥10T | |
| 25 | Levantamento de peso | > 9,8m | Incluir distância de segurança |
| 26 | Barulho | ≤85db |
5. Descrição da linha de produção:
(1) Tampa de aquecimento:
A tampa de aquecimento é feita pela placa Q235A e perfil de aço, δ = 5mm. A unidade de aquecimento é a tira Ni80Cr20. A temperatura da parede externa em não mais de 35 ℃.
(2) Tampa interna:
Composto por SUS321 de alta qualidade (1Cr18Ni9T). Cobertura δ = 6mm
(3) Base do forno:
O peso de carga da base do forno é de 35T, o peso da bobina de carga é de 24T, a placa de guia e a lâmina de guia são fabricadas em aço inoxidável 321. Existe uma borracha de silicone de 40 mm entre a base e a tampa interna para garantir a estanqueidade ao ar.
