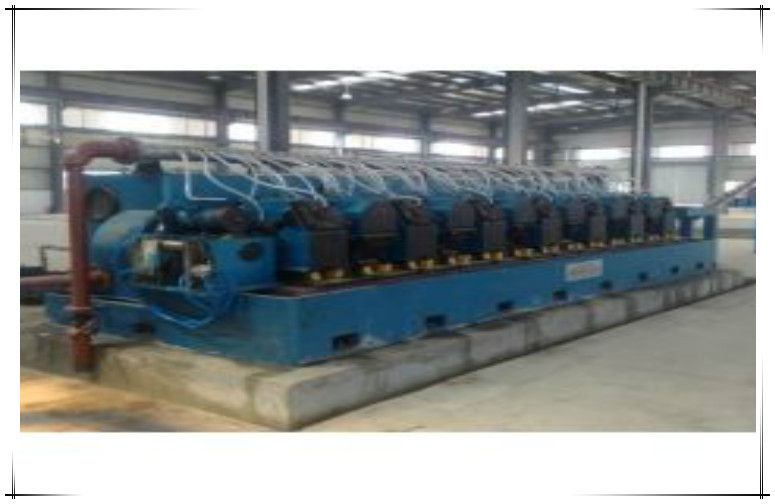

Moinho de laminação de cobre, máquina de laminação do diâmetro Φ450mm do eixo tracionador
Parâmetros técnicos principais
Tipo 250 | quadro 8 |
Diâmetro do rolo | Φ250 |
Poder do motor | 110kw |
Material máximo do rolamento (milímetros) | Φ17 |
Especificação de produto (milímetro) | Φ7.8 |
Formulário do rolamento | Alternação de dois rolos de horizontal e de vertical ao rolamento |
Forma dos furos | Circular oval |
Número de rolamento | 8 |
Coeficiente total do alongamento | 4,51 |
Velocidade do rolamento do revestimento (m/s) | 1,65 |
Tipo máquina da economia de energia e da proteção ambiental de desenho do fio
Parâmetros técnicos principais
1 | Material de desenho | Haste da liga de cobre e do cobre |
2 | Tipo de equipamento | O arranjo horizontal, lubrificação semi difusa, cada roda do desenho do fio adota o motor independente |
3 | Poder do motor | YVP 3DKW*12 |
4 | Módulo do desenho | 13n |
5 | Diâmetro do eixo tracionador | Φ450mm |
6 | Formulário e número do cilindro |
Tipo rachado |
7 | Diâmetro do cilindro | Φ450mm |
8 | Diâmetro de fio da entrada | Φ8mm |
9 | Diâmetro mínimo da tomada | Φ3.1mm-Φ1.2mm |
10 | Velocidade da tomada | Φ3.0mm 700n/min |
11 | Saída |
Φ4.5mm (360n/min) 3000kg/h |
12 | Poder do motor principal | YVP 3DKW*12 |
13 | Poder do motor do eixo tracionador | YVP SOKW |
14 | Conduzindo o modo | Movimentação de correia dentada síncrono |
15 | Controle bonde | Controle do tela táctil e do PLC |
16 | Modo de controle | Controle de frequência |
17 | Tensão do recozimento | 65V |
18 | Corrente máxima do recozimento | 5000A |
19 | Velocidade do recozimento | 300-1000m/min |
20 | Modelo da dobadoura |
Inversão SD-800 |
21 | Poder da máquina de enrolamento | 22kw-18kw |
22 | O outro modelo da dobadoura | Tipo em mudança automático do disco do disco do dobro SP-630 |
23 | Poder da máquina de enrolamento | 22kw*2 |
Máquina de desenho frio
Parâmetros técnicos principais
Tipo | LW5 | LW8 | LW10 | LW15 | LW20 | LW30 | LW40 | LW60 |
Força avaliado do desenho | ³ 50x10 | ³ 80x10 | ³ 100x10 | ³ 150x10 | ³ 200x10 | ³ 300x10 | ³ 400x10 | ³ 600x10 |
O máximo admitiu o diâmetro | Φ30 | Φ32 | Φ40 | Φ45 | Φ45 | Φ50 | Φ60 | Φ80 |
Rale de diminuição máximo | 20 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
Velocidade do desenho | 10 | 10 | 10 | 9 | 9 | 9 | 9 | 9 |
Não. Do comprimento do desenho | 2 | 4 | 6 | 6 | 8 | 8 | 8 | 8 |
Comprimento máximo do desenho | 8 | 8 | 10 | 10 | 10 | 10 | 10 | 10 |
Velocidade de retorno do Vehice | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
Poder do motor | 18,5 | 30 | 37 | 45 | 55 | 75 | 90 | 115 |
Velocidade do motor | 980 | 980 | 980 | 980 | 980 | 740 | 740 | 740 |
Tipo de Raducer da velocidade | JZQ500 | JZQ650 | JZQ750 | JZQ850 | JZQ1000 | ZS1150 | JZQ1250 | JZQ1350 |
Peso total | 6000 | 8000 | 11000 | 15000 | 22000 | 31000 | 40000 | 45000 |
