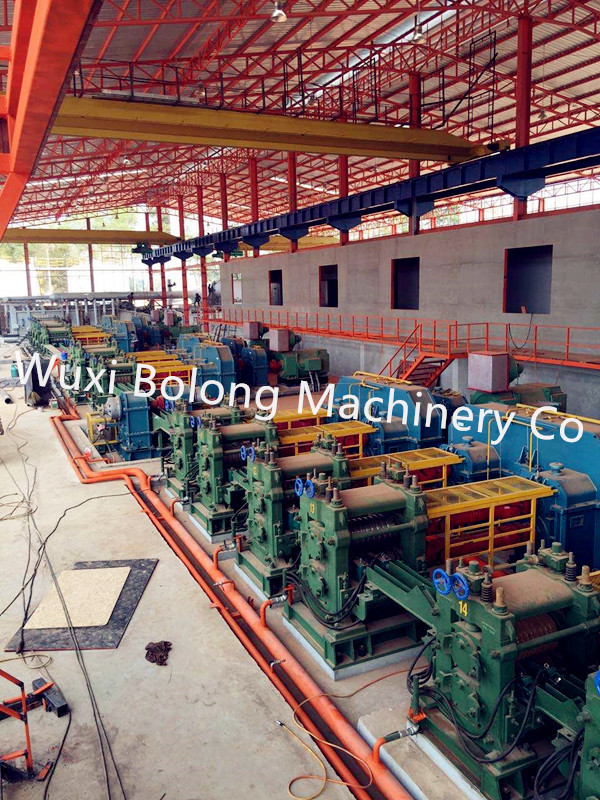

Corte à máquina da laminagem a quente do comprimento 12M com agrupamento hidráulico do empurrador do boleto
1SET
MOQ
negotiation
preço
Cut To Length 12M Hot Rolling Machine With Hydraulic Billet Pusher Grouping
Características Galeria Descrição de produto Peça umas citações
Características
Informação básica
Lugar de origem: China
Marca: Bolong
Certificação: CE,SGS
Número do modelo: Semi-contínuo
Realçar:

equipamentos de laminação

,

Máquina da laminagem a quente

Condições de Pagamento e Envio
Detalhes da embalagem: Embalado na caixa de madeira para a embalagem exterior
Tempo de entrega: 30 dias de trabalho após receberam seu pagamento
Termos de pagamento: T / T ou L / C
Habilidade da fonte: 2sets pelo ano
Especificações
Material do produto: boletos de 100×100×2000mm
Produto: Barra deformada laminada a alta temperatura de Φ10~Φ28mm
Saída de hora em hora: 10T/H
tensão: 380V
Peso: 1T-100T
Garantia: 1 ano
Descrição de produto

Corte à máquina da laminagem a quente do comprimento 12M com agrupamento hidráulico do empurrador do boleto





EQUIPAMENTO DE PROCESSO QUENTE DO MOINHO DO ROLO



Base do projeto

1 especs. da matéria prima: 100×100×2000mm

Especs. de 2 produtos finais: Barra deformada laminada a alta temperatura de Φ10~Φ28mm,

                                     corte-à-comprimento 12m

Saída 3 de hora em hora: 10t/h



Tipo do rolamento e configuração do moinho de rolamento

1 tipo da disposição do moinho de rolamento adota semi-contínuo.

2 rolar a seção mínima Φ10mm deformou a barra baseada em 75×75mm

os boletos, passagens de rolamento são de 15.

3 adote “um suporte o tipo do serviço” para reduzir gradualmente passagens de rolamento.

4 há uns suportes do total 11 do moinho de rolamento na linha de produção inteira,

incluindo o moinho de rolamento Φ400×1 áspero, moinho de rolamento Φ300×6 intermediário

e moinho de rolamento do revestimento Φ300×2×2.

Movimentação do moinho de rolamento 5: O moinho de rolamento Φ400×1 áspero é motor de C.A. Φ300×6

o moinho de rolamento intermediário é de “as movimentações seis um motor de C.A.”.

o moinho de rolamento do revestimento é de “as movimentações dois uma C.C.”

Φ300×2×2

6 que a velocidade a mais alta do rolamento de produtos finais está para rolar Φ10mm

a barra deformada é 8m/s.



Característica do equipamento

1. O suporte do moinho de rolamento adota o tipo pre-forçado. Este tipo é alto

rigidez e fácil mudar o rolo.

2. A condução de moinho de rolamento aplica o redutor e o duplex adota

caixa de engrenagens unida redução da dois-categoria. Este tipo tem seguinte vantagem:

baixo peso, volume pequeno, ocupação econômica do espaço, baixo custo e etc.

material do Engrenagem-eixo: 42CrMo forjado, material ZG35CrMo da engrenagem da roda,

a caixa é das peças estruturais.

3. Entrar da cama refrigerando adota livre da tabela de rolo pneumática

tipo entrando, que tem a vantagem do equipamento leve, simples, ponto baixo

o custo e a manutenção fácil compararam com o tipo entrar da placa do avental

dispositivo.

4. a tesoura da Fim-colheita e do voo do múltiplo-comprimento adota

os controles de frequência pneumáticos da embreagem apressam-se, tipo rotativo. Este tipo de

a tesoura de voo tem a vantagem do baixo poder do motor, bonde simples

controle e baixo investimento comparados com a tesoura start-stop do voo.

5. O empacotamento adota o tipo combinado pneumático mecânico

a máquina automática, e o material para empacotar são haste de fio de Φ6.5mm.



Lista do equipamento de processo



Não Nome do equipamento Qty

Unidade

peso

(t)

Total

peso

(t)

Desempenho principal
1 Agrupando o suporte 1 grupo 5 5

Tipo: empurrador hidráulico do boleto

agrupamento

Qty armazenado suporte do máximo do boleto:

40pcs

Máximo armazenado suporte do boleto.

Peso: 3.5t

Empurrador do boleto:

Pressão: 25KN

Empurrando a velocidade: 0.05m/s dianteiro,

0.1m/s inverso

Curso: 1350mm

2 Tabela de rolo de carregamento da fornalha

2

grupo

s

4,8 9,6

Tipo: condução centralizada,

reversível

Rolo: φ240×650mm

Afastamento do rolo: 890mm

Velocidade linear do rolo

superfície: 1m/s

Motor de comando: AC15KW

3 Empurrador do boleto 1 grupo 3,5 3,5

Tipo: empurrador hidráulico do boleto

Pressão: 100KN

Curso: 650mm

Empurrando a velocidade: 0.05m/s dianteiro,

0.1m/s inverso

Cilindro hidráulico:

φ150/φ105mm

Pressão de sistema: 10MPa

Pressão de óleo de trabalho: 6.3MPa

4 Amortecedor 1 grupo 0,5 0,5 Tipo: amortecedor da mola
5 Suporte de alimentação 1 grupo 1 1 Tipo: parte estrutural
6 O boleto para fora faz à máquina 1 grupo 5 5

Tipo: corrente movente horizontal do carro

Pressão: 0.2KN

Empurrando a velocidade: 0.875m/s

Curso: 4000mm

Motor de comando: AC7.5KW

7

Da fornalha rolo para fora

tabela

2

grupo

s

4 8

Tipo: condução centralizada, reversível

Rolo: φ240×600mm

Afastamento do rolo: 1000mm

Velocidade linear do rolo

superfície: 2m/s

Motor de comando: AC7.5KW

8 Tabela de rolo de trabalho antes da máquina 1 grupo 8 8

Tipo: condução centralizada, reversível

Rolo: φ240×900mm

Afastamento do rolo: 1000mm

Velocidade linear do rolo

superfície: 2.6m/s

Motor de comando: AC15KW

9

Rolamento Φ400 áspero

moinho

1

suporte

60 60

Tipo do suporte: tipo pre-forçado três-rolo

Rolo: φ400-φ350×800mm

Abertura máxima do rolo: 50mm

Força de Máximo Rolamento: 1000KN

Torque de Máximo Rolamento: 30×2KN.m

Volante: φ1800mm

Motor principal: AC800Kw

10

Rolo da dupla camada

tabela

1 grupo 10 10
11

Rolo intermediário

tabela

1

grupo

5 5

Tipo: condução centralizada,

reversível

Rolo: φ200×700mm

Afastamento do rolo: 1000mm

Velocidade linear do rolo

superfície: 2.6m/s

Motor de comando: AC7.5KW

12

fim-colheita 1#

tesoura de voo

1 grupo 8 8

Tipo: embreagem pneumática,

velocidade dos controles de frequência, giratória

tipo

Seção máxima do corte: ² de 1500mm

Temperatura de corte ≥850℃

Motor de comando: YTSZ30KW

13

Φ300×6

intermediário

rolamento contínuo

grupo do moinho

1

suporte

80 90

Tipo do suporte: dois-rolo pre-forçado

Rolo: φ330-φ280×600mm

Abertura máxima do rolo: 30mm

Força de Máximo Rolamento: 600KN

Torque de Máximo Rolamento: 15×2KN.m

Motor principal: AC630Kw

14 Repetidor 4 grupos 1,5 6 Tipo: parte estrutural
15

Revestimento Φ300×2

rolamento contínuo

moinho

2

grupo

s

20 40

Tipo do suporte: tipo pre-forçado

Rolo: φ330-φ280×600mm

Abertura máxima do rolo: 20mm

Força de Máximo Rolamento: 250KN

Torque de Máximo Rolamento: 4.5×2KN.m

Motor principal: DC450Kw

16

fim-colheita 2#

tesoura de voo

1 grupo 8 8

Tipo: embreagem pneumática,

velocidade dos controles de frequência, tipo giratório

Seção máxima do corte: ² de 250mm

Temperatura de corte ≥850℃

Motor de comando: YTSZ30KW

17 Laço vertical 1 grupo

Tipo: laço pneumático para cima e para baixo

altura do Laço-início: 320mm

18

Calor restante

tratamento em seguida

máquina de rolamento

1 grupo 2,5 2,5
19 Rolo de pitada

Tipo: aperto pneumático, velocidade dos controles de frequência

Rolo: φ240×60mm

Velocidade linear da superfície do rolo: 4.5~9m/s

20 tesoura do voo do Múltiplo-comprimento 1 grupo 8 8

Tipo: embreagem pneumática,

velocidade dos controles de frequência, tipo giratório

Seção máxima do corte: 150mm

Temperatura de corte: ≥600℃

Motor de comando: YTSZ 37Kw

21 Fim-apertando o rolo 2 grupos 2,5 5

Tipo: aperto pneumático,

velocidade dos controles de frequência

Rolo: φ240×60mm

Velocidade linear da superfície do rolo:

4.5~8m/s

Motor de comando: YTSZ11KW

22

Cama refrigerando

dispositivo entrando

1 grupo 35 35

Tipo: tabela do não-rolo pneumática

entrar

Duração entrando: 1.5s/time

23 Cama refrigerando

Tipo: ponto por ponto

Área eficaz: ² de 4.5×42m

Afastamento da engrenagem: 90mm

Afastamento fixo da engrenagem: 500mm

Afastamento móvel da engrenagem: 500mm

Duração da etapa: 2s/time

Motor de comando: AC55Kw

24 Dispositivo do alinhamento 1set 3,5 3,5

Tipo: única condução chain

Rolo: φ100×400mm

Velocidade linear da superfície do rolo: 0.2m/s

Motor de comando: AC1.5KW

25 Dispositivo da saída da cama refrigerando 1set 30 30

Tipo: o apoio transversal hidráulico para fora datilografa

Duração giratória: 6s/time

26 Tabela de rolo da corrida-para fora da cama refrigerando 5groups 2 10

Tipo: condução centralizada correia

Rolo: φ200×700mm

Afastamento do rolo: 1000mm

Velocidade linear da superfície do rolo: 2.5m/s

Motor de comando: AC7.5KW

27 Máquina de corte do produto final 1set 10 10

Tipo: tipo superior do corte

tesoura hidráulica

Produto final

Força de corte: 1600KN

Largura da lâmina: 800mm

Abertura da lâmina: 160mm

Tempos do corte: 6times/min

28

Tabela de rolo em seguida

corte

1group 5 5

Tipo: condução centralizada correia

Rolo: φ200×700mm

Afastamento do rolo: 1000mm

Velocidade linear da superfície do rolo: 2.5m/s

Motor de comando: AC7.5KW

29

Corte-à-comprimento

defletor

1set 0,2 0,2

Tipo: levantamento pneumático

Abertura do defletor: 150mm

30

Transferência da barra

confronto da máquina

tabela de rolo

1group 6 6

Tipo: condução centralizada correia

Rolo: φ200×700mm

Afastamento do rolo: 1000mm

Velocidade linear da superfície do rolo: 2.5m/s

Motor de comando: AC7.5KW

31

Transferência da barra

máquina

1set 5 5

Tipo: levantamento pneumático,

corrente-tipo barra de transferência

Passo Chain: 38.1mm

Afastamento Chain: 1600mm

Velocidade de transferência: 0.6m/s

Motor de comando: AC11Kw

32 Dispositivo do alinhamento da coleção 1set 0,275 0,275

Tipo: placa de empurrão pneumática

tipo

33 Dispositivo da coleção 1set 2,5 2,5

Tipo: tipo giratório do canal dobro

Peso da coleção: 3500kg

Mudança do canal giratória

duração: 6.8s

Motor de comando: AC7.5KW

34

Corrida-para fora da coleção

tabela de rolo

1group 4,5 4,5

Tipo: condução centralizada corrente

Rolo: φ200×400mm

Afastamento do rolo: 800mm

Velocidade linear do rolo

superfície: 0.52m/s

Motor de comando: AC7.5KW

35 Empacotando a máquina 1group 4 4

Tipo: elevação pneumática e

caindo, rotação mecânica tipo unido

Empacotando o diâmetro exterior máximo: 350mm

Empacotando uma vez do grupo: 8s

Motor de comando: AC1.5KW

36

Empacotando a máquina

tabela de rolo da corrida-para fora

1set 3 3

Tipo: condução centralizada corrente

Rolo: φ200×400mm

Afastamento do rolo: 1000mm

Velocidade linear da superfície do rolo: 0.52m/s

Motor de comando: AC7.5KW



Este é o plano do nosso cliente, nós concordando suas exigências específicas projetar e fabricar o moinho de laminagem a quente.
