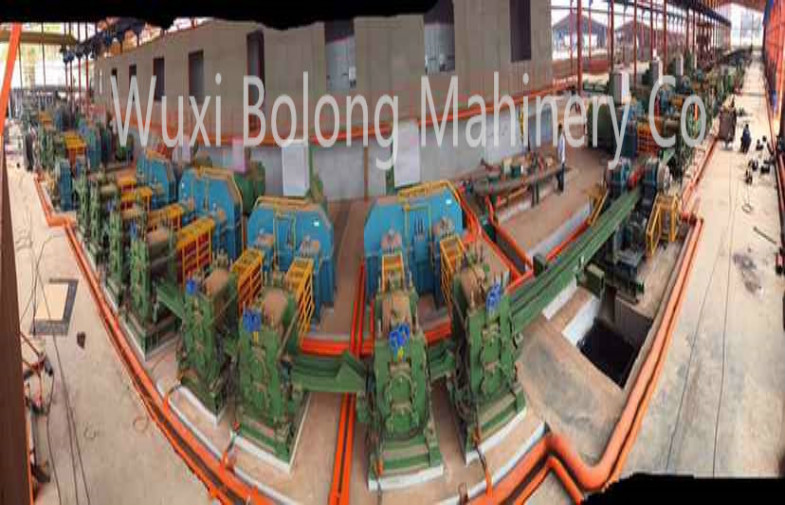

Moinho de laminagem a quente deformado da barra do controle bonde com certificado do CE
EQUIPAMENTO DE PROCESSO QUENTE DO MOINHO DO ROLO
Base do projeto
1 especs. da matéria prima: lingotes de aço de 80×80×3000mm
Especs. de 2 produtos finais: Barra deformada laminada a alta temperatura de Φ8~Φ28mm,
corte-à-comprimento 6-12m
Saída 3 de hora em hora: 8t/h
Tipo do rolamento e configuração do moinho de rolamento
1 tipo da disposição do moinho de rolamento adota semi-contínuo.
2 rolar a seção mínima Φ10mm deformou a barra baseada em 80×80mm
os boletos, passagens de rolamento são de 15.
3 adote “um suporte o tipo do serviço” para reduzir gradualmente passagens de rolamento.
4 há uns suportes do total 11 do moinho de rolamento na linha de produção inteira,
incluindo o moinho de rolamento Φ400×1 áspero, moinho de rolamento Φ300×6 intermediário
e moinho de rolamento do revestimento Φ300×2×2.
Movimentação do moinho de rolamento 5: O moinho de rolamento Φ400×1 áspero é motor de C.A. Φ300×6
o moinho de rolamento intermediário é de “as movimentações seis um motor de C.A.”.
o moinho de rolamento do revestimento é de “as movimentações dois uma C.C.”
Φ300×2×2
6 que a velocidade a mais alta do rolamento de produtos finais está para rolar Φ10mm
a barra deformada é 8m/s.
Característica do equipamento
1. O suporte do moinho de rolamento adota o tipo pre-forçado. Este tipo é alto
rigidez e fácil mudar o rolo.
2. A condução de moinho de rolamento aplica o redutor e o duplex adota
caixa de engrenagens unida redução da dois-categoria. Este tipo tem seguinte vantagem:
baixo peso, volume pequeno, ocupação econômica do espaço, baixo custo e etc.
material do Engrenagem-eixo: 42CrMo forjado, material ZG35CrMo da engrenagem da roda,
a caixa é das peças estruturais.
3. Entrar da cama refrigerando adota livre da tabela de rolo pneumática
tipo entrando, que tem a vantagem do equipamento leve, simples, ponto baixo
o custo e a manutenção fácil compararam com o tipo entrar da placa do avental
dispositivo.
4. a tesoura da Fim-colheita e do voo do múltiplo-comprimento adota
os controles de frequência pneumáticos da embreagem apressam-se, tipo rotativo. Este tipo de
a tesoura de voo tem a vantagem do baixo poder do motor, bonde simples
controle e baixo investimento comparados com a tesoura start-stop do voo.
5. O empacotamento adota o tipo combinado pneumático mecânico
a máquina automática, e o material para empacotar são haste de fio de Φ6.5mm.
Lista do equipamento de processo
Não |
Nome do equipamento |
Qty |
Unidade peso (t) |
Total peso (t) |
Desempenho principal |
1 |
Agrupando o suporte |
1 grupo |
5 |
5 |
Tipo: empurrador hidráulico do boleto agrupamento Qty armazenado suporte do máximo do boleto: 40pcs Máximo armazenado suporte do boleto. Peso: 3.5t Empurrador do boleto: Pressão: 25KN Empurrando a velocidade: 0.05m/s dianteiro, 0.1m/s inverso Curso: 1350mm |
2 |
Tabela de rolo de carregamento da fornalha |
2 grupo s |
4,8 |
9,6 |
Tipo: condução centralizada, reversível Rolo: φ240×650mm Afastamento do rolo: 890mm Velocidade linear do rolo superfície: 1m/s Motor de comando: AC15KW |
3 |
Empurrador do boleto |
1 grupo |
3,5 |
3,5 |
Tipo: empurrador hidráulico do boleto Pressão: 100KN Curso: 650mm Empurrando a velocidade: 0.05m/s dianteiro, 0.1m/s inverso Cilindro hidráulico: φ150/φ105mm Pressão de sistema: 10MPa Pressão de óleo de trabalho: 6.3MPa |
4 |
Amortecedor |
1 grupo |
0,5 | 0,5 |
Tipo: amortecedor da mola |
5 |
Suporte de alimentação |
1 grupo |
1 | 1 |
Tipo: parte estrutural |
6 |
O boleto para fora faz à máquina |
1 grupo | 5 | 5 |
Tipo: corrente movente horizontal do carro Pressão: 0.2KN Empurrando a velocidade: 0.875m/s Curso: 4000mm Motor de comando: AC7.5KW |
7 |
Da fornalha rolo para fora tabela |
2 grupo s |
4 |
8 |
Tipo: condução centralizada, reversível Rolo: φ240×600mm Afastamento do rolo: 1000mm Velocidade linear do rolo superfície: 2m/s Motor de comando: AC7.5KW |
8 |
Tabela de rolo de trabalho antes da máquina |
1 grupo | 8 | 8 |
Tipo: condução centralizada, reversível Rolo: φ240×900mm Afastamento do rolo: 1000mm Velocidade linear do rolo superfície: 2.6m/s Motor de comando: AC15KW |
9 |
Rolamento Φ400 áspero moinho |
1 suporte |
60 | 60 |
Tipo do suporte: tipo pre-forçado três-rolo Rolo: φ400-φ350×800mm Abertura máxima do rolo: 50mm Força de Máximo Rolamento: 1000KN Torque de Máximo Rolamento: 30×2KN.m Volante: φ1800mm Motor principal: AC800Kw |
10 |
Rolo da dupla camada tabela |
1 grupo | 10 | 10 | |
11 |
Rolo intermediário tabela |
1 grupo |
5 | 5 |
Tipo: condução centralizada, reversível Rolo: φ200×700mm Afastamento do rolo: 1000mm Velocidade linear do rolo superfície: 2.6m/s Motor de comando: AC7.5KW |
12 |
fim-colheita 1# tesoura de voo |
1 grupo |
8 | 8 |
Tipo: embreagem pneumática, velocidade dos controles de frequência, giratória tipo Seção máxima do corte: ² de 1500mm Temperatura de corte ≥850℃ Motor de comando: YTSZ30KW |
13 |
Φ300×6 intermediário rolamento contínuo grupo do moinho |
1 suporte |
80 | 90 |
Tipo do suporte: dois-rolo pre-forçado Rolo: φ330-φ280×600mm Abertura máxima do rolo: 30mm Força de Máximo Rolamento: 600KN Torque de Máximo Rolamento: 15×2KN.m Motor principal: AC630Kw |
14 |
Repetidor |
4 grupos |
1,5 |
6 |
Tipo: parte estrutural |
15 |
Revestimento Φ300×2 rolamento contínuo moinho |
2 grupo s |
20 |
40 |
Tipo do suporte: tipo pre-forçado Rolo: φ330-φ280×600mm Abertura máxima do rolo: 20mm Força de Máximo Rolamento: 250KN Torque de Máximo Rolamento: 4.5×2KN.m Motor principal: DC450Kw |
16 |
fim-colheita 2# tesoura de voo |
1 grupo |
8 |
8 |
Tipo: embreagem pneumática, velocidade dos controles de frequência, tipo giratório Seção máxima do corte: ² de 250mm Temperatura de corte ≥850℃ Motor de comando: YTSZ30KW |
17 |
Laço vertical |
1 grupo |
Tipo: laço pneumático para cima e para baixo altura do Laço-início: 320mm |
||
18 |
Calor restante tratamento em seguida máquina de rolamento |
1 grupo |
2,5 | 2,5 |
|
19 |
Rolo de pitada |
Tipo: aperto pneumático, velocidade dos controles de frequência Rolo: φ240×60mm Velocidade linear da superfície do rolo: 4.5~9m/s |
|||
20 |
tesoura do voo do Múltiplo-comprimento |
1 grupo | 8 | 8 |
Tipo: embreagem pneumática, velocidade dos controles de frequência, tipo giratório Seção máxima do corte: 150mm Temperatura de corte: ≥600℃ Motor de comando: YTSZ 37Kw |
21 |
Fim-apertando o rolo |
2 grupos | 2,5 | 5 |
Tipo: aperto pneumático, velocidade dos controles de frequência Rolo: φ240×60mm Velocidade linear da superfície do rolo: 4.5~8m/s Motor de comando: YTSZ11KW |
22 |
Cama refrigerando dispositivo entrando |
1 grupo | 35 | 35 |
Tipo: tabela do não-rolo pneumática entrar Duração entrando: 1.5s/time |
23 |
Cama refrigerando |
Tipo: ponto por ponto Área eficaz: ² de 4.5×42m Afastamento da engrenagem: 90mm Afastamento fixo da engrenagem: 500mm Afastamento móvel da engrenagem: 500mm Duração da etapa: 2s/time Motor de comando: AC55Kw |
|||
24 |
Dispositivo do alinhamento |
1set | 3,5 | 3,5 |
Tipo: única condução chain Rolo: φ100×400mm Velocidade linear da superfície do rolo: 0.2m/s Motor de comando: AC1.5KW |
25 |
Dispositivo da saída da cama refrigerando |
1set | 30 | 30 |
Tipo: o apoio transversal hidráulico para fora datilografa Duração giratória: 6s/time |
26 |
Tabela de rolo da corrida-para fora da cama refrigerando |
5groups | 2 | 10 |
Tipo: condução centralizada correia Rolo: φ200×700mm Afastamento do rolo: 1000mm Velocidade linear da superfície do rolo: 2.5m/s Motor de comando: AC7.5KW |
27 |
Máquina de corte do produto final |
1set | 10 | 10 |
Tipo: tipo superior do corte tesoura hidráulica Produto final Força de corte: 1600KN Largura da lâmina: 800mm Abertura da lâmina: 160mm Tempos do corte: 6times/min |
28 |
Tabela de rolo em seguida corte |
1group | 5 | 5 |
Tipo: condução centralizada correia Rolo: φ200×700mm Afastamento do rolo: 1000mm Velocidade linear da superfície do rolo: 2.5m/s Motor de comando: AC7.5KW |
29 |
Corte-à-comprimento defletor |
1set | 0,2 | 0,2 |
Tipo: levantamento pneumático Abertura do defletor: 150mm |
30 |
Transferência da barra confronto da máquina tabela de rolo |
1group | 6 | 6 |
Tipo: condução centralizada correia Rolo: φ200×700mm Afastamento do rolo: 1000mm Velocidade linear da superfície do rolo: 2.5m/s Motor de comando: AC7.5KW |
31 |
Transferência da barra máquina |
1set | 5 | 5 |
Tipo: levantamento pneumático, corrente-tipo barra de transferência Passo Chain: 38.1mm Afastamento Chain: 1600mm Velocidade de transferência: 0.6m/s Motor de comando: AC11Kw |
32 |
Dispositivo do alinhamento da coleção |
1set | 0,275 | 0,275 |
Tipo: placa de empurrão pneumática tipo |
33 |
Dispositivo da coleção |
1set | 2,5 | 2,5 |
Tipo: tipo giratório do canal dobro Peso da coleção: 3500kg Mudança do canal giratória duração: 6.8s Motor de comando: AC7.5KW |
34 |
Corrida-para fora da coleção tabela de rolo |
1group | 4,5 | 4,5 |
Tipo: condução centralizada corrente Rolo: φ200×400mm Afastamento do rolo: 800mm Velocidade linear do rolo superfície: 0.52m/s Motor de comando: AC7.5KW |
35 |
Empacotando a máquina |
1group | 4 | 4 |
Tipo: elevação pneumática e caindo, rotação mecânica tipo unido Empacotando o diâmetro exterior máximo: 350mm Empacotando uma vez do grupo: 8s Motor de comando: AC1.5KW |
36 |
Empacotando a máquina tabela de rolo da corrida-para fora |
1set | 3 | 3 |
Tipo: condução centralizada corrente Rolo: φ200×400mm Afastamento do rolo: 1000mm Velocidade linear da superfície do rolo: 0.52m/s Motor de comando: AC7.5KW |
