O rolo quente de terminação mói movimentações de uma C.C. dois boletos de 75×75×2000mm
1SET
MOQ
negotiation
preço
Finishing Hot Roll Mill One DC Drives Two 75×75×2000mm Billets
Características Galeria Descrição de produto Peça umas citações
Características
Informação básica
Lugar de origem: China
Marca: BOLONG
Certificação: CE
Número do modelo: Semi-contínuo, totalmente automático
Realçar:

equipamentos de laminação

,

Máquina da laminagem a quente

Condições de Pagamento e Envio
Detalhes da embalagem: Embalado na caixa de madeira para a embalagem exterior
Tempo de entrega: 30 dias de trabalho após receberam seu pagamento
Termos de pagamento: T / T ou L / C
Habilidade da fonte: 2sets pelo ano
Especificações
Material do produto: boletos de 60×60×2000mm
Produto: Barra deformada laminada a alta temperatura de Φ8~Φ12mm
Saída de hora em hora: 10T/H
Capacidade: 20--80 toneladas pelo deslocamento
Tipo da disposição do moinho de rolamento: semi-contínuo.
tensão: 380 V
Descrição de produto

O rolo quente de terminação mói movimentações de uma C.C. dois boletos de 75×75×2000mm



EQUIPAMENTO DE PROCESSO QUENTE DO MOINHO DO ROLO



Base do projeto

 1 especs. da matéria prima: 60×60×2000mm

 Especs. de 2 produtos finais: Barra deformada laminada a alta temperatura de Φ8~Φ12mm,

                                    corte-à-comprimento 6-12m

   Saída 3 de hora em hora: 8-10t/h

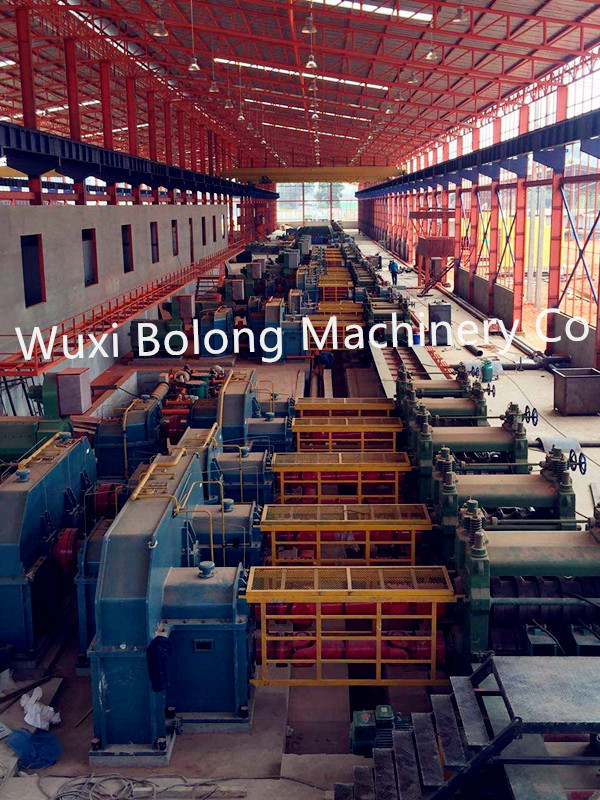

Tipo do rolamento e configuração do moinho de rolamento

   1 tipo da disposição do moinho de rolamento adota semi-contínuo.

 2 rolar a seção mínima Φ10mm deformou a barra baseada em 75×75mm

os boletos, passagens de rolamento são de 15.

 3 adote “um suporte o tipo do serviço” para reduzir gradualmente passagens de rolamento.

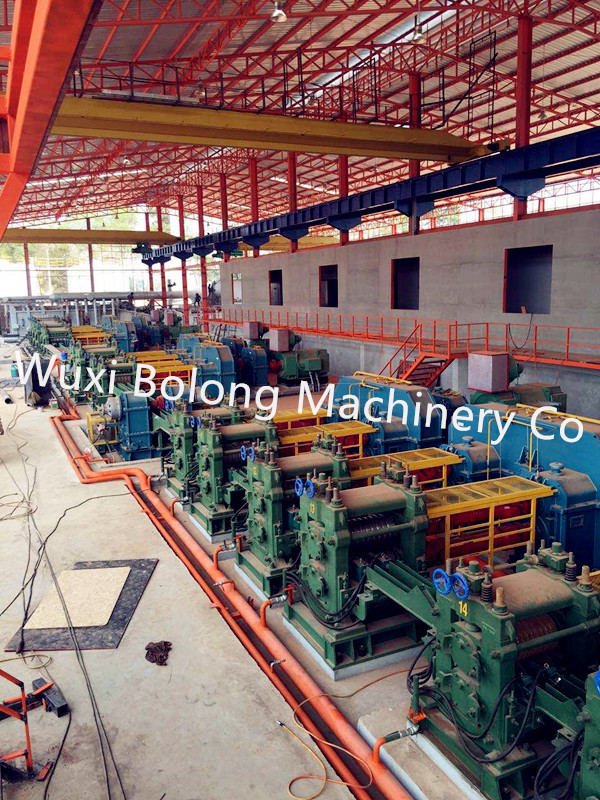

 4 há uns suportes do total 11 do moinho de rolamento na linha de produção inteira,

incluindo o moinho de rolamento Φ400×1 áspero, moinho de rolamento Φ300×6 intermediário

e moinho de rolamento do revestimento Φ300×2×2.

   Movimentação do moinho de rolamento 5: O moinho de rolamento Φ400×1 áspero é motor de C.A. Φ300×6

o moinho de rolamento intermediário é de “as movimentações seis um motor de C.A.”.

o moinho de rolamento do revestimento é de “as movimentações dois uma C.C.”

Φ300×2×2

 6 que a velocidade a mais alta do rolamento de produtos finais está para rolar Φ10mm

a barra deformada é 8m/s.



Característica do equipamento

 1. O suporte do moinho de rolamento adota o tipo pre-forçado. Este tipo é alto

rigidez e fácil mudar o rolo.

 2. A condução de moinho de rolamento aplica o redutor e o duplex adota

caixa de engrenagens unida redução da dois-categoria. Este tipo tem seguinte vantagem:

baixo peso, volume pequeno, ocupação econômica do espaço, baixo custo e etc.

material do Engrenagem-eixo: 42CrMo forjado, material ZG35CrMo da engrenagem da roda,

a caixa é das peças estruturais.

       3. Entrar da cama refrigerando adota livre da tabela de rolo pneumática

tipo entrando, que tem a vantagem do equipamento leve, simples, ponto baixo

o custo e a manutenção fácil compararam com o tipo entrar da placa do avental

dispositivo.

       4. a tesoura da Fim-colheita e do voo do múltiplo-comprimento adota

os controles de frequência pneumáticos da embreagem apressam-se, tipo rotativo. Este tipo de

a tesoura de voo tem a vantagem do baixo poder do motor, bonde simples

controle e baixo investimento comparados com a tesoura start-stop do voo.

      5. O empacotamento adota o tipo combinado pneumático mecânico

a máquina automática, e o material para empacotar são haste de fio de Φ6.5mm.



Lista do equipamento de processo

Parte mecânica
1 Torreta de concha/carro movente da concha/apoio fixado concha (determinado por clientes)
2 Recipiente de distribuição
3 Carro de recipiente de distribuição
4 Molde
5 Dispositivo da vibração do molde
6 Dispositivo da movimentação da vibração
7 Tampa de proteção para o dispositivo da vibração
8 Coolings secundários que pulverizam o quadro
9 Coolings secundários que pulverizam a tubulação
10 Bocal de pulverização para a água refrigerando secundária
11 Dispositivo do rolo de apoio para secundário e em terceiro lugar refrigerar
12 Retirada que endireita a máquina
13 Dispositivo de transmissão para a retirada que endireita a máquina
14 Junção universal
15 Barra de manequim rígida
16 Dispositivo de armazenamento da barra de manequim
17 Rolo de guia para o dispositivo de armazenamento da barra de manequim
18 Tabela de rolo da entrega do boleto
19 Empurrador hidráulico do boleto
20 Plataforma para a coleção do boleto
21 Máquina de corte da chama/tesoura hidráulica (determinada por clientes)
Sistema de controlo dos elétricos
23 Sistema de controlo para a vibração do molde
24 Sistema de controlo para a retirada que endireita a máquina
25 Sistema de controlo eficaz para a barra de manequim
28 Sistema de controlo para a tabela de rolo da entrega do boleto
29 Sistema de controlo para o boleto para fora
30 Sistema de controlo para a estação hidráulica central
Construção de aço
31 Plataforma de carcaça principal
32 Plataforma de carcaça
33 Plataforma para o armazenamento da barra de manequim
Sistema auxiliar
34 Sistema hidráulico
35 Descarregando o dispositivo para o vapor secundário dos coolings
36 Sistema de controlo para a água refrigerando secundária
37 Caixa suspendida da operação para a retirada que endireita a parte
38 A configuração especial pode ser fornecida de acordo com exigências de clientes








Este é o plano do nosso cliente, nós concordando suas exigências específicas projetar e fabricar o moinho de laminagem a quente.



Boa vinda a visitar e inspecionar!
