O mini × de aço de alta velocidade 80mm da maquinaria 80mm do moinho de laminagem a quente aquartela
EQUIPAMENTO DE PROCESSO QUENTE DO MOINHO DO ROLO
Base do projeto
1. Especs. da matéria prima: 80×80×2000mm-200x200x2000mm 2. Especs. dos produtos finais: Barra deformada laminada a alta temperatura de Φ10~Φ30mm, corte-à-comprimento 12m 3. Saída de hora em hora: 10t/h |
Tipo do rolamento e configuração do moinho de rolamento
Característica do equipamento
1. O suporte do moinho de rolamento adota o tipo pre-forçado. Este tipo é alto rigidez e fácil mudar o rolo. 2. A condução de moinho de rolamento aplica o redutor e o duplex adota caixa de engrenagens unida redução da dois-categoria. Este tipo tem seguinte vantagem: baixo peso, volume pequeno, ocupação econômica do espaço, baixo custo e etc. material do Engrenagem-eixo: 42CrMo forjado, material ZG35CrMo da engrenagem da roda, a caixa é das peças estruturais. 3. Entrar da cama refrigerando adota livre da tabela de rolo pneumática tipo entrando, que tem a vantagem do equipamento leve, simples, ponto baixo o custo e a manutenção fácil compararam com o tipo enteringdevice da placa do avental. 4. a tesoura da Fim-colheita e do voo do múltiplo-comprimento adota os controles de frequência pneumáticos da embreagem apressam-se, tipo rotativo. Este tipo de a tesoura de voo tem a vantagem do baixo poder do motor, bonde simples controle e baixo investimento comparados com a tesoura start-stop do voo. 5. O empacotamento adota o tipo combinado pneumático mecânico a máquina automática, e o material para empacotar são haste de fio de Φ6.5mm. |
Introdução do equipamento de processo
Boleto frio qualificado levantado à tabela de rolo de carregamento pelo guindaste para chegar na extremidade da fornalha da fornalha de reaquecimento, para ser introduzido então na fornalha de reaquecimento para aquecer-se pelo empurrador do boleto. Quando a temperatura do boleto alcança a 1150-1250℃, o boleto estará eliminado da fornalha pelo dispositivo do boleto-para fora; através da fornalha da tabela de rolo para fora e da tabela de rolo de trabalho antes do moinho de rolamento, o boleto entrará no moinho de rolamento áspero, no moinho de rolamento intermediário e no moinho de rolamento do revestimento ponto por ponto. Os produtos finais atravessarão o dispositivo restante do tratamento térmico e para ser cortado pela tesoura do voo do múltiplo-comprimento e para chegar então à cama refrigerando para refrigerar pelo dispositivo entrando da cama refrigerando após acelere a tabela de rolo. Após refrigerar, pelo dispositivo da saída da cama refrigerando, os produtos serão transferidos à tabela de rolo da corrida-para fora, e vão então à tesoura do corte-à-comprimento. Após o corte e a inspeção do corte-à-comprimento, os produtos finais serão transferidos ao período do produto final do suporte da inspeção do período da cruz do produto final e então recolhidos, empacotados, pesados, etiquetados e armazenados finalmente. |
Lista do equipamento

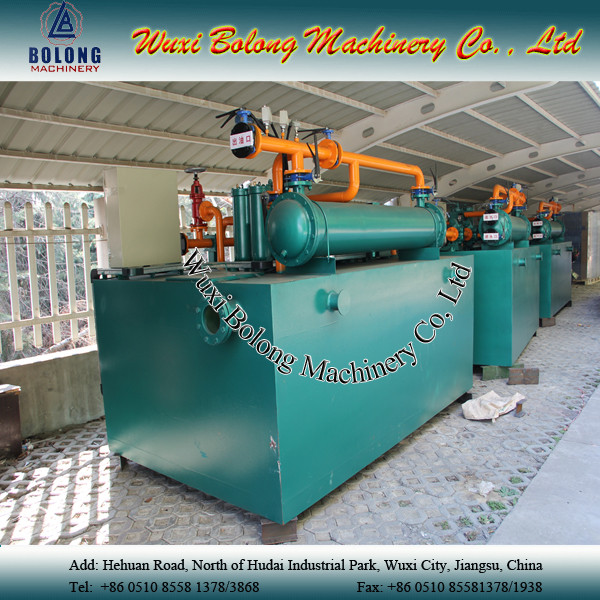

Parte mecânica | |
1 | Torreta de concha/carro movente da concha/apoio fixado concha (determinado por clientes) |
2 | Recipiente de distribuição |
3 | Carro de recipiente de distribuição |
4 | Molde |
5 | Dispositivo da vibração do molde |
6 | Dispositivo da movimentação da vibração |
7 | Tampa de proteção para o dispositivo da vibração |
8 | Coolings secundários que pulverizam o quadro |
9 | Coolings secundários que pulverizam a tubulação |
10 | Bocal de pulverização para a água refrigerando secundária |
11 | Dispositivo do rolo de apoio para secundário e em terceiro lugar refrigerar |
12 | Retirada que endireita a máquina |
13 | Dispositivo de transmissão para a retirada que endireita a máquina |
14 | Junção universal |
15 | Barra de manequim rígida |
16 | Dispositivo de armazenamento da barra de manequim |
17 | Rolo de guia para o dispositivo de armazenamento da barra de manequim |
18 | Tabela de rolo da entrega do boleto |
19 | Empurrador hidráulico do boleto |
20 | Plataforma para a coleção do boleto |
21 | Máquina de corte da chama/tesoura hidráulica (determinada por clientes) |
Sistema de controlo dos elétricos | |
23 | Sistema de controlo para a vibração do molde |
24 | Sistema de controlo para a retirada que endireita a máquina |
25 | Sistema de controlo eficaz para a barra de manequim |
28 | Sistema de controlo para a tabela de rolo da entrega do boleto |
29 | Sistema de controlo para o boleto para fora |
30 | Sistema de controlo para a estação hidráulica central |
Construção de aço | |
31 | Plataforma de carcaça principal |
32 | Plataforma de carcaça |
33 | Plataforma para o armazenamento da barra de manequim |
Sistema auxiliar | |
34 | Sistema hidráulico |
35 | Descarregando o dispositivo para o vapor secundário dos coolings |
36 | Sistema de controlo para a água refrigerando secundária |
37 | Caixa suspendida da operação para a retirada que endireita a parte |
38 | A configuração especial pode ser fornecida de acordo com exigências de clientes |
