Máquina de carcaça contínua horizontal de cobre 50Hz do tanoeiro de Rod 8mm 3 fases
Ⅰ. Especificações:
1. Tipos de especificações da carcaça
* bronze de bronze do tanoeiro
1,1 boletos do Haste-fio (redondo-dados forma)
* escala Φ do diâmetro do A. (18--300) milímetros
* número do B. de linhas de produção
* 1-- 12 linhas (de acordo com condições da seção)
Ⅲ. Parâmetros técnicos principais:
1. A frequência retirou o núcleo da fornalha conbimed (liga de bronze 63%Copper + 37%Zinc)
(Bronze Alloy58%Copper + 42%Zinc)
| 1,1 | Poder avaliado do total: | ||
| Seção de derretimento | 120KW | ||
| Guardando a seção | 80KW | ||
| Poder total | 200KW | ||
| Capacidade de produção | 5T/Day | ||
| 1,2 | Parâmetros da seção de derretimento: | ||
| Tensão avaliado | 380V | ||
| Número da fase | 3Phases | ||
| Frequência | 50Hz | ||
| Taxa de derretimento máxima | 300KGS/H | ||
| Tensão avaliado | 380V | ||
| Frequência | 50Hz | ||
| Taxa de derretimento máxima | 300KGS/H | ||
| Temperatura de aquecimento | 0~1250℃ | ||
| Temperatura de terra arrendada | 1000-1250℃ | ||
| Nível de Voltage Regulation | 90,120,150,180,210,240,300,340V | ||
| Modo refrigerando | Refrigerar de água | ||
| Temperatura da água refrigerando | ≤40℃ | ||
| Quantidade de água refrigerando | 10~20T/H | ||
| Pressão da água refrigerando | 0.2~0.4MPa | ||
| 1,3 | Parâmetros de guardar a seção: | ||
| Tensão avaliado | 440V | ||
| Número da fase | 3 fases | ||
| Frequência | 50Hz | ||
| Temperatura de aquecimento | 0~1250℃ | ||
| Temperatura de terra arrendada | 1000~1250℃ | ||
| Nível de Voltage Regulation | 90,120,150,180,210,240,300,340V | ||
| Modo refrigerando | Refrigerar de água | ||
| Temperatura da água refrigerando | ≤40℃ | ||
| Quantidade de água refrigerando | 10~20T/H | ||
| Pressão da água refrigerando | 0.2~0.4MPa | ||

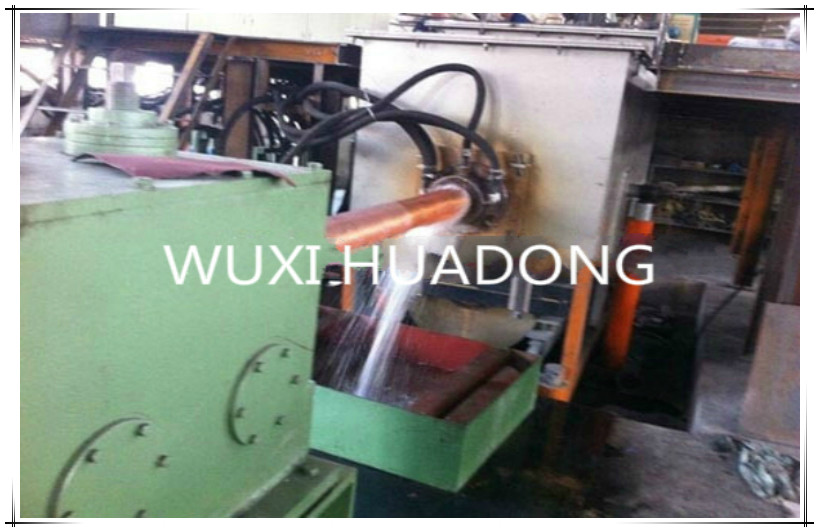

2. Máquina de carcaça contínua horizontal de Ф8-Ф60mm
| 2,1 | Poder do motor | 5kw (Siemens ou Schneider) |
| 2,2 | Velocidade da carcaça | 0~2000MM/Min |
| 2,3 | Programa de moldação |
Puxar---Parada---Puxar Puxar---Parada---Retirada---Parada Os dois programas podem ser mudados e deslocado opcionalmente e os parâmetros do processo podem ser alterados em linha. |
| 2,4 | Especificação da carcaça do boleto | Φ8-Φ60mm |
| 2,5 | Costa de carcaça |
Costas Φ8 dois em um molde Molde--4sets |
|
Costa de Φ60 4sets/One em um molde Molde--4sets |
||

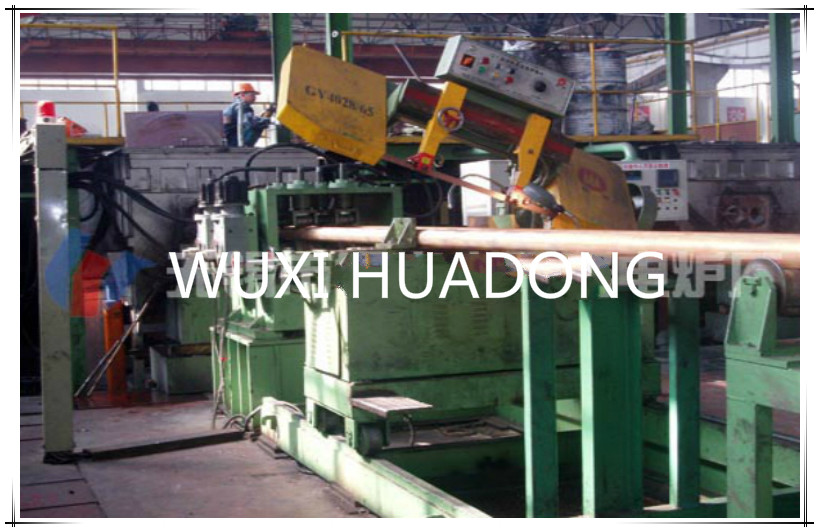

3. Máquina de sawing deseguimento síncrono
| 3,1 | Poder do motor | 3.0KW |
| 3,2 | Tamanho da correia do sawing | 1.1×34×4115 |
| 3,3 | Velocidade de sawing | 27/46/68 |
| 3,4 | Especificação do corte | ≤Ф380 |
| 3,5 | Apertando o modo | Hidráulico |

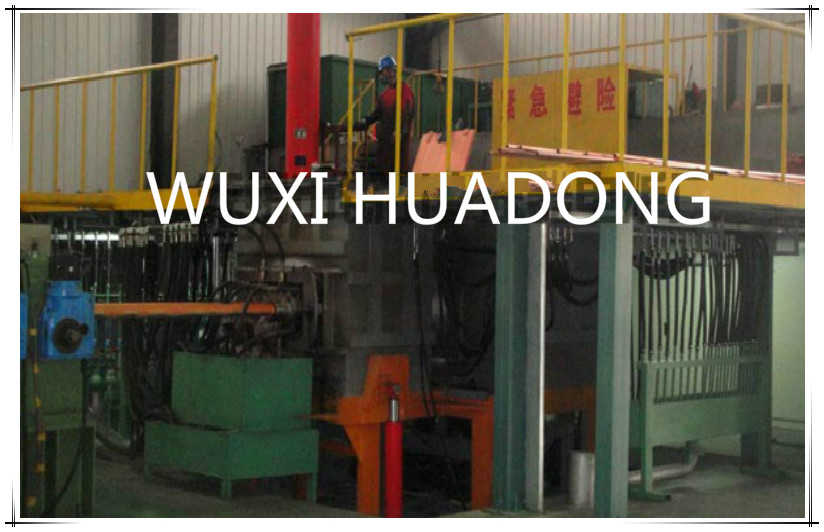

Ⅳ. Lista de componentes de equipamento da linha de produção horizontal da carcaça contínua para o Haste-fio
| Não. | Nome do equipamento e especs. | Unidade | Quantidade | Observações |
| 1 | ||||
| 2 | Fornalha de derretimento | grupo | 1 | Incluindo o sulco, a bobina, o revestimento do waer e o núcleo de ferro de derretimento. |
| 3 | Rampa | grupo | 2 | Um em uso e um apoio |
| 4 | Guardando a fornalha | grupo | 1 | Incluindo o sulco de derretimento, a bobina, o revestimento de água, o núcleo de ferro, o dispositivo vertical da medida da temperatura (especial-feito), o par termoelétrico (contendo a platina e o ródio) e o tubo da proteção. |
| 5 | Concha e rampa de aço derretidas do armazenamento | grupo | 1 | Para o material de transferência no molde após a aglomeração em guardar a fornalha. |
| 6 | sistema do molde (Ф30-200) | grupo | 2 | Incluindo o molde da grafite |
| 7 | Dragger (5KW) | grupo | 1 | |
| 8 | Sincronizado auto-seguindo a máquina de sawing | grupo | 1 | |
| 9 | Plataforma conservada em estoque material | grupo | 1 | Movimentação Chain, comprimento de 5M |
| 10 | Tanque do encabeçamento | grupo | 1 | |
| 11 | Rolo do portador da tração | Grupo | 1 | |
| 12 | Distribuidor da água refrigerando | grupo | 1 | Incluindo a água refrigerando para o transformador, o reator, a bobina da fornalha elétrica, o revestimento de água, o cabo água-refrigerando, e o molde (refrigerar preliminar e secundário). |
| 13 | Sistema hidráulico | grupo | 2 |
Incluindo a estação e o cilindro hidráulicos |
| 14 | sistema da operação do Bonde-controle de fornalha elétrica | grupo | 1 | Incluindo o armário de controle para a fornalha de derretimento e guardar a fornalha (Siemens é escolhido para elementos bondes principais). |
| 15 | Sistema controle de processos da operação | grupo | 1 | Para o controle do servo motor e do processo, sincronizado auto-seguindo a máquina de sawing, e o controle da plataforma conservada em estoque material. |
Ⅴ. Data de entrega:
Para para ser entregado no prazo de 75 dias após o contrato torna-se eficaz.
Ⅵ. Serviço pós-venda
1. O corpo principal do equipamento terá um ano de garantia livre, e os componentes especiais serão discutidos separadamente;
2. Durante o período da experimentação-produção (dentro 3 meses depois que a comissão do equipamento é terminada), nossa empresa despachará um técnico profissional para o serviço da continuação;
Dentro do período de garantia, se a falha ocorre devido ao problema da qualidade, nossa empresa despachará pessoais ao local para resolver o problema dentro de 72 horas após ter recebido a observação;
Após o período de garantia do equipamento é expirado, nossa empresa oferecerá soluções eficazes dentro de 24 horas após ter recebido a observação, e despachará os pessoais para o trabalho de manutenção se o usuário não resolve o problema, carregando somente as despesas do custo.
Para a revisão anual do equipamento, nossa empresa despachará o técnico profissional para juntar-se aos usuários em formular o plano da rotação, gratuitamente;
Dentro do período de garantia, nossa empresa pode despachar o técnico profissional ao local para verificar a condição da operação do equipamento e para proporcionar o serviço do campo.
Após o período de garantia de equipamento expira, uma visita do retorno pode ser feita no convite uma vez pela metade de um ano.
3. Se nossa empresa tem pontos da inovação e da melhoria ou sugestões construtivas para equipamentos similares, nós informaremos o usuário a tempo.
