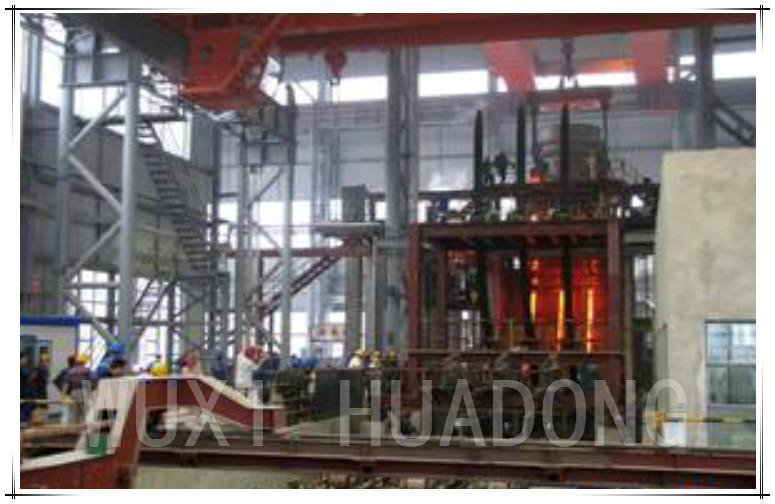

Máquina de carcaça contínua eficiente alta do × 100mm dos lingotes de aço 100mm
Espaço padrão da fonte da máquina de carcaça contínua dos boletos
| Parte mecânica | |
| 1 | Torreta de concha/carro movente da concha/apoio fixado concha (determinado por clientes) |
| 2 | Recipiente de distribuição |
| 3 | Carro de recipiente de distribuição |
| 4 | Molde |
| 5 | Dispositivo da vibração do molde |
| 6 | Dispositivo da movimentação da vibração |
| 7 | Tampa de proteção para o dispositivo da vibração |
| 8 | Coolings secundários que pulverizam o quadro |
| 9 | Coolings secundários que pulverizam a tubulação |
| 10 | Bocal de pulverização para a água refrigerando secundária |
| 11 | Dispositivo do rolo de apoio para secundário e em terceiro lugar refrigerar |
| 12 | Retirada que endireita a máquina |
| 13 | Dispositivo de transmissão para a retirada que endireita a máquina |
| 14 | Junção universal |
| 15 | Barra de manequim rígida |
| 16 | Dispositivo de armazenamento da barra de manequim |
| 17 | Rolo de guia para o dispositivo de armazenamento da barra de manequim |
| 18 | Tabela de rolo da entrega do boleto |
| 19 | Empurrador hidráulico do boleto |
| 20 | Plataforma para a coleção do boleto |
| 21 | Máquina de corte da chama/tesoura hidráulica (determinada por clientes) |
| Sistema de controlo dos elétricos | |
| 23 | Sistema de controlo para a vibração do molde |
| 24 | Sistema de controlo para a retirada que endireita a máquina |
| 25 | Sistema de controlo eficaz para a barra de manequim |
| 28 | Sistema de controlo para a tabela de rolo da entrega do boleto |
| 29 | Sistema de controlo para o boleto para fora |
| 30 | Sistema de controlo para a estação hidráulica central |
| Construção de aço | |
| 31 | Plataforma de carcaça principal |
| 32 | Plataforma de carcaça |
| 33 | Plataforma para o armazenamento da barra de manequim |
| Sistema auxiliar | |
| 34 | Sistema hidráulico |
| 35 | Descarregando o dispositivo para o vapor secundário dos coolings |
| 36 | Sistema de controlo para a água refrigerando secundária |
| 37 | Caixa suspendida da operação para a retirada que endireita a parte |
| 38 |
A configuração especial pode ser fornecida de acordo com exigências de clientes |
Introdução
Esta máquina de carcaça contínua é projetada e fabricada de acordo com o pedido de usuário e é usada para continuamente a carcaça o boleto quadrado, o seção transversal de que é150×150milímetro com comprimento de 6m/12m operados pelo sistema de controlo automático. Nós podemos costa do providesingle, costas dobro e costas do múltiplo CCM assim como endireitando a máquina, máquina de corte automática, banco refrigerando do boleto, propagador do boleto, propagador de aço derretido e outros dispositivos auxiliares e facilidades tais como o sistema de refrigeração macio do tratamento da água e da água. Nós somos igualmente o fornecedor da proposta de projeto chave da volta.
|
Artigo |
R2.5M |
R4M |
R5.25M |
R6M |
|---|---|---|---|---|
|
Modo |
Arco completo regulamentar contínuo |
|||
| Raio do arco (m) | 2,5 | 4 | 5,25 | 6 |
| Número da costa | 1 | 1 | 1,2 | 2,3,4 |
| Productivitu anual (T/Y) | 20000-40000 | 30000-50000 | 80000-120000 | 150000-200000 |
| Seção do molde (milímetro2) | 60×60 |
80×80 |
100×100 |
120×120 |
| Comprimento do cabo (m) | 10 | 10 | 10-15 | 20 |
| Comprimento avaliado (m) | 3-6 | 3-6 | 3-8 | 3-9 |
| O molde fez xixi (m/min) | 1,2 | 1,8 | 2-3 | 2,5 |
| Velocidade máxima (m/min) | 2 | 2,5 | 3-4 | 4 |
| Polo principal do lingote | Polo principal da rigidez | |||
| Altura da máquina (m) | 5 | 7 | 8 | 8 |
| Espaço (m2) | 4*20 | 5*20 | 8*25 | 10*38 |
| Poder avaliado (quilowatt) | 50 | 37+60 (bomba de água) | 200 | 250 |
| Consumo de potência (kWh/t) | 5 | 5 | 10-15 | 15 |
