Economia de energia ascendente da máquina de carcaça contínua da folha de cobre da placa da tira

Parâmetros técnicos da linha de produção
1. Linha de produção processo
Alimentação, fundição, estática, isolação térmica, cristalização, tração, batida, sawing e corte

2. Linha de produção equipamento
Fornalha de indução retirada o núcleo frequência coligada dois 1set

molde 2set da ligação do cobre da liga

máquina ascendente 1set da ligação da movimentação servo de quatro colunas

Coiler com grupos de um carretel 2 do núcleo

3. Parâmetros técnicos principais da linha de produção equipamento
3,1 fornalha de indução conectada dois do núcleo da frequência
A fornalha elétrica: derretimento de 120KW holding+ 210KW
3.1.1 parâmetros técnicos principais do departamento de derretimento
(1) poder avaliado: 210KW;
(2) tensão avaliada: 380V;
(3) frequências: 50HZ;
(4) taxa de derretimento: 750kg/h (+ +);
(5) avaliou a capacidade: 2.5t;
(6) consumo de potência: menos do que 280kwh/t;
fator de poder (de 7): 0.95-1 (após a compensação);
(8) a temperatura máxima da fornalha: 1350.
3.1.2 parâmetros técnicos principais de guardar o departamento
(1) poder avaliado: 120KW;
(2) tensão avaliada: 380V;
(3) frequências: 50HZ;
(4) avaliou a capacidade: 3.5t;
fator de poder (de 5): 0.95-1 (após a compensação);
(6) a temperatura máxima da fornalha: 1350.
molde da ligação da liga 3,2 de cobre
Especificação do molde da ligação: largamente 450mm * espessura 14mm * 2
movimentação servo de 3,3 quatro colunas acima da máquina
(1) poder do servo motor: 4.4KW;
(2) velocidade da carcaça da ligação: 50-150mm/min
método da carcaça da ligação (de 3): Ligação - parada - ligação - parada - retirada - parada - tipos da ligação dois dos parâmetros de processo em linha ajustáveis;
(4) output: mais do que 10t;
3,4 Coiler com um carretel do núcleo
(1) a espessura do material do rolo: 15mm máximo;
(2) largura do rolo: 450mm;
diâmetro da onda (de 3): diâmetro de 500mm;
(4) pesos da onda: 8t máximo;
(5): Máximo com diâmetro da onda de 2100mm;
(6) poder do motor: 3kw;
relação do redutor de velocidade (de 7): 1003.

composição 4.Main da linha de produção equipamento
 4,1 fornalha de indução retirada o núcleo frequência coligada dois
    A fornalha elétrica é composta principalmente de uma tampa da fornalha, de um escudo da fornalha, de um corpo da indução, de um apoio, de um sistema de controlo bonde, de um sistema de medição da temperatura e de um sistema de refrigeração do equipamento.
    O escudo da fornalha e o suporte inferior do corpo superior da fornalha são soldados com a placa Q235 de aço e a placa de aço, e a parte mais inferior do corpo da indução da fundição e do corpo da indução da isolação térmica é conectada com o corpo superior da fornalha através de uma flange. O sulco de derretimento é feito da carcaça de cobre vermelha; núcleo com as laminações de aço do silicone de Japão Z10 carregadas em; bobine com fita de vidro dobro enrolamento de cobre retangular envolvido e, boa isolação, efeito refrigerando forte; o revestimento refrigerar de água é feito da espessura de aço inoxidável 3mm da placa 1Cr18ni9Ti, ele tem de grande resistência, efeito magnético da vibração bom. A câmara da fornalha é dividida em três cavidades, a câmara de derretimento, a cavidade excessiva intermediária, a cavidade da isolação térmica. Câmara de derretimento da função material; a cavidade excessiva é principalmente água de cobre estática, reduzindo o efeito material da flutuação da temperatura da fornalha de fundição da temperatura da fornalha na isolação térmica, a cavidade da preservação do calor é principalmente dar a barra da tração fornece o cobre derretido estável e a temperatura estável.
     Duas frequências coligadas retiraram o núcleo do sistema de controlo da fornalha de indução, derretendo e o departamento da isolação é transformador de regulamento usado da tensão do acoplamento do auto da etapa para ajustar a pressão, perfil ajustável da pressão de 380V, 340v, 300V, 270V, 240V, 210v, 180V, 150V, 120V, tensão 90V (linha). Derretendo, o controle de temperatura da fornalha da isolação térmica está equipado com o interruptor manual e automático da conversão, quando o interruptor está no regulamento manual, artificial do botão da tensão para regular a tensão da saída de um transformador, para controlar as saídas de potência da fornalha elétrica; quando o interruptor for arranjado no sistema de controlo automático pelo controlador de temperatura inteligente artificial para ajustar a tensão da saída da pressão do transformador. Um sistema de controlo automático da temperatura é arranjado no calor - parte de isolamento da divisória da fundição. O par termoelétrico é um tipo de introdução horizontal, e o calor - a parte de isolamento é um tipo de introdução.

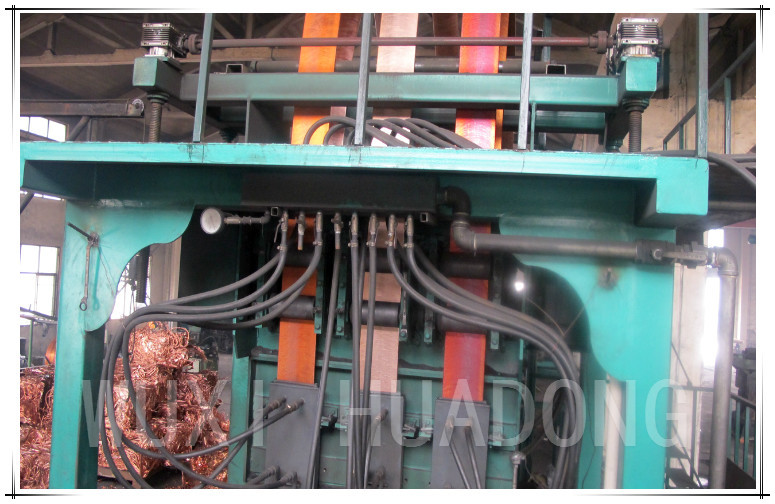

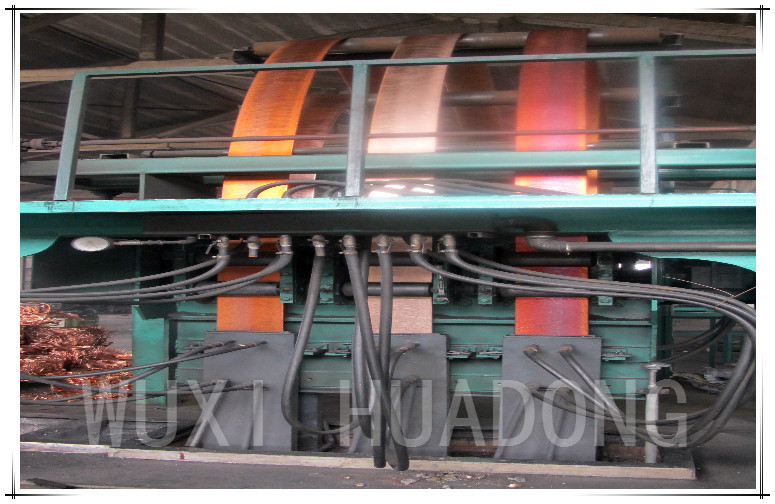

molde da ligação da liga 4,2 de cobre
    O molde é feito de um que refrigera e de dois que refrigeram. O revestimento refrigerando é feito do aço resistente ao calor, e as outras peças são feitas da chapa de aço laminada. Com sulcos da água no molde na água refrigerando no fluxo direcional do molde, para assegurar a uniformidade de refrigerar.
    O sistema de distribuição da água refrigerando é projetado especialmente para refrigerar do molde. O sistema é fornecido com um medidor de fluxo da entrada da água e um termômetro da tomada da água, que seja conveniente para que o usuário monitore e ajuste o abastecimento de água. A fim assegurar a estabilidade da fonte de água do cristalizador, a adição de um sistema de controlo da temperatura da água do cristalizador é composta da válvula de controle elétrica inteligente do condensador da placa, um controlador de temperatura, quando há uma mudança na temperatura da água do molde, transferência do sinal da mudança de temperatura à válvula de controle elétrica inteligente, o sistema envia o sinal à válvula de controle elétrica inteligente, válvula de controle elétrica inteligente de acordo com o sinal dado, controlo automático o tamanho do volume de água, da intensidade refrigerando do condensador da placa do ajuste automático, para assegurar a estabilidade da temperatura da água do molde.

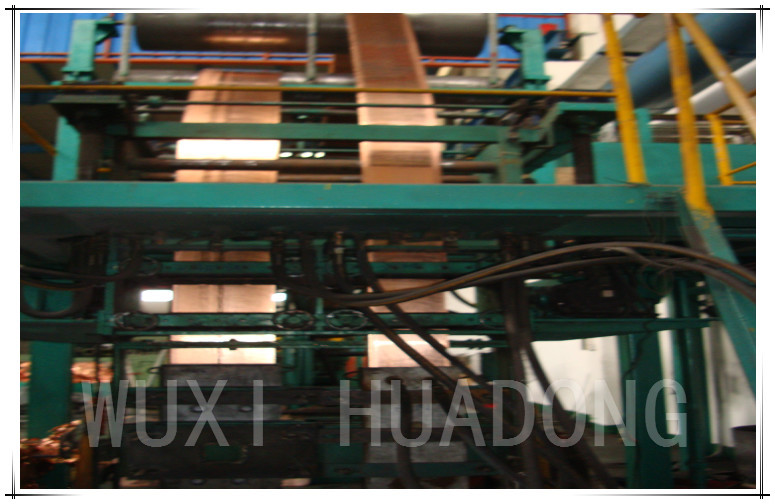

 4,3 máquina ascendente da ligação da movimentação servo de quatro colunas
    A máquina do guia superior é composta de quatro cargos eretos, uma haste movente superior e mais baixa do parafuso, uma peça servo do poder, uma peça da transmissão de energia, uma peça de pressão do rolo da tração e um sistema da operação do processo.
    O suporte de quatro cargos é composto de uma soldadura quadrada oca da tubulação, para cima e para baixo peça movente da haste de fio é pelo motor, engrenagem de sem-fim e o redutor da engrenagem de sem-fim, a corrente e a haste de fio são compostos de um sistema de transmissão de energia.
    Quando a mudança de nível de água de cobre guardando da fornalha, através do sistema de detecção de seguimento de cobre do nível de água, transmite o sinal ao sistema de controlo automático de transporte instruções ao motor, motor de acordo com as instruções no móbil, e as mudanças de nível de água de cobre igualmente passam através do sistema de rastreio do nível líquido transmitirão o sinal ao sistema de alarme de alimentação, alarmes do alarme, sugerindo essa alimentação do operador.
    A tração da máquina da tração é composta de um servo motor, de um redutor de velocidade, de um sistema da engrenagem, de um eixo de transmissão, de um rolo da tração e de um rolo de pressão.
O sistema da operação do processo consiste principalmente em antiparasitário da plataforma de funcionamento, sistema servo, 10,5 polegadas de relação homem-máquina da cor, contator e um botão, controlado pelo PLC e pela relação homem-máquina, a relação pode indicar a velocidade,

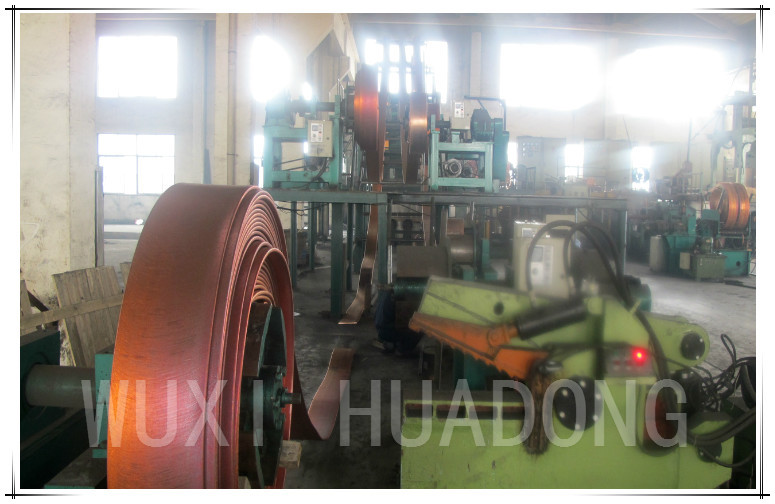

4,4 Coiler com um carretel do núcleo
    Composto de um quadro, de um sistema de transmissão de energia e de um fio recolhendo a placa. O quadro é soldado pelo Eu-feixe de aço e a movimentação consiste em um motor, um redutor de velocidade, uma composição do eixo de transmissão; velocidade pelo modulador da frequência para a mudança da frequência do motor à velocidade do motor do controle.
    O disco da tomada-acima compreende um mecanismo do corpo e do inchamento do disco. Quando a tira um rolo, pelo mecanismo da expansão da contração descascará para fora.

5. espaço da linha fonte da produção

linha 6.Production de informação técnica a fornecer
(1) a linha de produção de circunstâncias civis;
(2) carta de controle elétrica;
desenho (de 3) peças sobresselentes;
manual da instrução (de 4);
