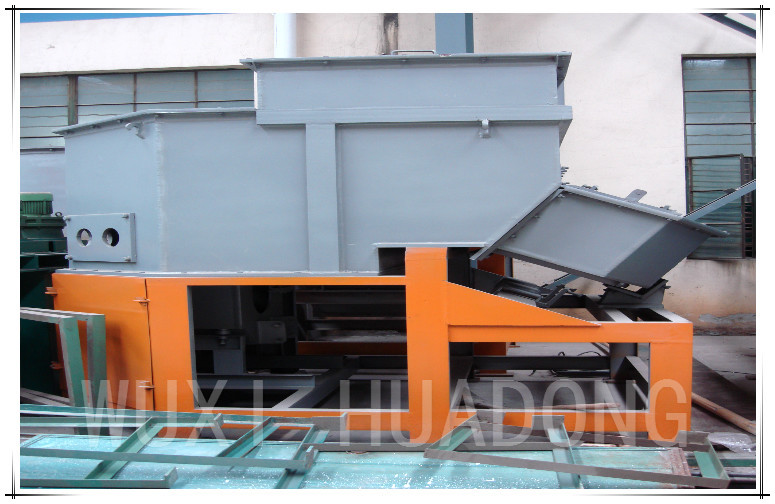

Maquinaria de bronze 60mm industrial da carcaça contínua de Rod capacidade de 5 T / dia
Ⅰ Especificações:
1. Tipos de especificações de fundição
* Latão
1.1 Tarugos de fio-máquina (de formato redondo)
* uma. Faixa de diâmetro Φ (18--300) mm
* b. Número de linhas de produção
* 1 a 12 linhas (de acordo com as condições da seção)
Processo:
Ⅲ Parâmetros técnicos principais:
1. Forno com núcleo revestido de frequência (liga de latão 63% cobre + 37% zinco)
(Liga de latão58% de cobre + 42% de zinco)
1.1 | Potência nominal total: | ||
Seção de derretimento | 120KW | ||
Seção de exploração | 80KW | ||
Poder total | 200KW | ||
Capacidade de produção | 5T / dia | ||
1.2 | Parâmetros da seção de derretimento: | ||
Tensão nominal | 380V | ||
Número da fase | 3 Fases | ||
Frequência | 50Hz | ||
Taxa de derretimento máxima | 300KGS / H | ||
Tensão nominal | 380V | ||
Frequência | 50Hz | ||
Taxa de derretimento máxima | 300KGS / H | ||
Temperatura de aquecimento | 0 ~ 1250 ℃ | ||
Temperatura de retenção | 1000-1250 ℃ | ||
Nível de regulação de tensão | 90.120.150.180.210.240.300.340V | ||
Modo de refrigeração | Refrigerar de água | ||
Temperatura da água de resfriamento | ≤40 ℃ | ||
Quantidade de água de resfriamento | 10 ~ 20T / H | ||
Pressão da água de resfriamento | 0.2 ~ 0.4MPa | ||
1.3 | Parâmetros da seção Holding: | ||
Tensão nominal | 440V | ||
Número da fase | 3 fases | ||
Frequência | 50Hz | ||
Temperatura de aquecimento | 0 ~ 1250 ℃ | ||
Temperatura de retenção | 1000 ~ 1250 ℃ | ||
Nível de regulação de tensão | 90.120.150.180.210.240.300.340V | ||
Modo de refrigeração | Refrigerar de água | ||
Temperatura da água de resfriamento | ≤40 ℃ | ||
Quantidade de água de resfriamento | 10 ~ 20T / H | ||
Pressão da água de resfriamento | 0.2 ~ 0.4MPa |
2. Máquina de fundição contínua horizontal de Ф8-Ф60mm
2.1 | Potência do Motor | 5kw (Siemens ou Schneider) |
2.2 | Velocidade de fundição | 0 ~ 2000MM / Min |
2.3 | Programa de Elenco | Puxar --- Parar --- Puxar Puxar --- Parar --- Recuar --- Parar Os dois programas podem ser alterados e alterados opcionalmente e os parâmetros do processo podem ser modificados online. |
2.4 | Especificação de fundição do boleto | Φ8-Φ60mm |
2.5 | Fio de fundição | Φ8 Dois fios em um molde Molde - 4sets |
Φ60 4sets / uma costa em um molde Molde - 4sets | ||
3. Máquina de serrar com rastreamento automático síncrono
3.1. | Potência do Motor | 3.0KW |
3.2. | Tamanho da correia de serrar | 1.1 × 34 × 4115 |
3.3. | Velocidade de Serrar | 27/46/68 |
3.4. | Especificação de corte | ≤Ф380 |
3.5 | Modo de fixação | Hidráulico |
Ⅳ Lista de componentes de equipamentos da linha de produção horizontal de lingotamento contínuo para fio-máquina
Não. | Nome do equipamento e especificações. | Unidade | Quantidade | Observações |
1 | ||||
2 | Forno de fusão | conjunto | 1 | Incluindo sulco de fusão, bobina, revestimento waer e núcleo de ferro. |
3 | Chute | conjunto | 2 | Um em uso e um em espera |
4 | Forno de retenção | conjunto | 1 | Incluindo sulco de fusão, bobina, camisa de água, núcleo de ferro, dispositivo de medição de temperatura vertical (especialmente fabricado), termopar (contendo platina e ródio) e tubo de proteção. |
5 | Panela e calha de armazenamento de aço fundido | conjunto | 1 | Para transferir material para o molde após a sinterização no forno de retenção. |
6 | sistema de moldes (Ф30-200) | conjunto | 2 | Incluindo molde de grafite |
7 | Dragger (5KW) | conjunto | 1 | |
8 | Máquina de corte sincronizada para rastreamento automático | conjunto | 1 | |
9 | Plataforma de estoque de material | conjunto | 1 | Acionamento por corrente, comprimento de 5M |
10 | Tanque de cabeçalho | conjunto | 1 | |
11 | Rolo transportador de tração | Conjunto | 1 | |
12 | Distribuidor de água de resfriamento | conjunto | 1 | Incluindo água de resfriamento para transformador, reator, bobina de forno elétrico, camisa de água, cabo de resfriamento de água e molde (resfriamento primário e secundário). |
13 | Sistema hidráulico | conjunto | 2 | Incluindo estação hidráulica e cilindro |
14 | Sistema de operação de controle elétrico de forno elétrico | conjunto | 1 | Incluindo o gabinete de controle para forno de fusão e forno de retenção (a Siemens é escolhida para os principais elementos elétricos). |
15 | Sistema de operação de controle de processo | conjunto | 1 | Para controle de servo motor e processo, máquina de serra de rastreamento automático sincronizada e controle da plataforma de estoque de material. |
Ⅴ Data de entrega:
A ser entregue dentro de 75 dias após a efetivação do contrato.
Ⅵ Serviço pós-venda
1. O corpo principal do equipamento terá um ano de garantia gratuita e os componentes especiais serão discutidos separadamente;
2. Durante o período de produção experimental (dentro de 3 meses após a conclusão do comissionamento do equipamento), nossa empresa enviará um técnico profissional para o serviço de acompanhamento;
Dentro do período de garantia, se ocorrer uma falha devido a um problema de qualidade, nossa empresa enviará pessoal para o local para resolver o problema dentro de 72 horas após o recebimento do aviso;
Após o término do período de garantia do equipamento, nossa empresa oferecerá soluções efetivas dentro de 24 horas após o recebimento do aviso e enviará pessoal para trabalhos de manutenção se o usuário não resolver o problema, cobrando apenas as despesas de custo.
Para uma revisão anual de equipamentos, nossa empresa enviará um técnico profissional para se juntar aos usuários na formulação do plano de recuperação, gratuitamente;
Dentro do período de garantia, nossa empresa pode despachar um técnico profissional para o local para verificar as condições de operação do equipamento e fornecer serviço de campo.
Após o término do período de garantia do equipamento, uma visita de retorno pode ser feita a convite uma vez a cada meio ano.
3. Se a nossa empresa possui pontos de inovação e aprimoramento ou sugestões construtivas para equipamentos similares, informaremos o usuário a tempo.
Fornalha industrial Co. de Wuxi Huadong, Ltd
Bem-vindo a visitar e inspecionar!
Pessoa de contato: Angel Zhang
Telefone de contato: + 86-13921168736
E-mail: wxzhangying@126.com
