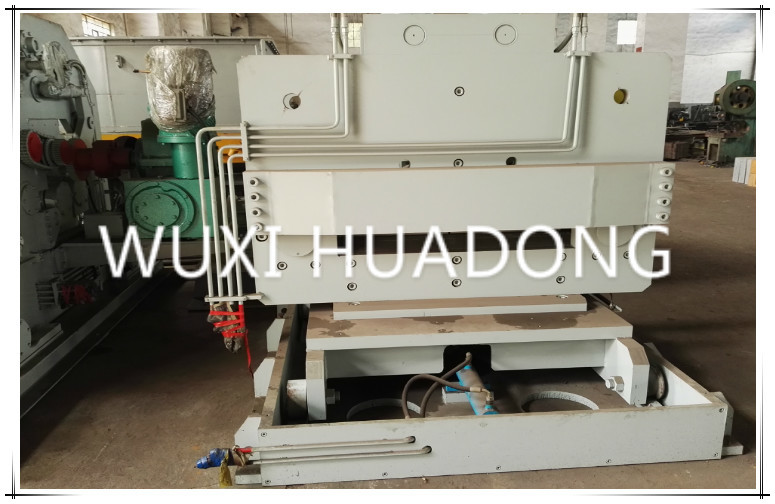

Máquina de carcaça contínua horizontal de 3 costas, máquina de carcaça de bronze da tira
Ⅰ. Especificações:
| 1. Tipos de especificações da carcaça * bronze, cobre, bronze, cupronicke |
|
2. a Placa-tira aquartela (retangular-dado forma) * escala da espessura * escala da largura (8--20) * (420--650) milímetros * escala do diâmetro interno Φ da bobina (500--800) milímetros * diâmetro exterior máximo das bobinas Φ1600 milímetro * peso máximo da bobina 8000 quilogramas * número das linhas de produção 1--3 linhas (para ser decidido de acordo com condições da seção) |
Ⅱ. Processo:
Ⅲ. Parâmetros técnicos principais do equipamento:
| 1,1 | Velocidade da carcaça: | |
| Velocidade da tração | 0-64 mm/s (Stepless ajustável) | |
| Velocidade de Backstepping | 0-64 mm/s (Stepless ajustável) | |
| Linha a melhor velocidade da tira | 90-120mm/min | |
| 1,2 | Poder do equipamento: | |
|
Fornalha da combinação: Fundição Guardar |
500Kw 200Kw |
|
| Máquina da tração | 7.5Kw | |
| Esforço de tesoura hidráulico | 80T | |
| 1,3 | Espessura da tesoura | 20mm (máximo) |
| 1,4 | Parâmetros de bobinamento da máquina | |
| Peso de bobinamento |
6000Kg
|
|
| Diâmetro interno da bobina |
Φ500-800mm
|
|
| Diâmetro da bobina | 1600mm | |
| 1,5 | Valor do ruído da máquina | Menos DB de 85 |
| 1,6 | Altura da linha da operação de máquina | +1000mm |
| 1,7 | Sentido de movimentação da máquina | Movimentação direita |
| 1,8 | Capacidade de produção | |
| 2 costas: 750-1200Kg/h | largura: espessura de 470mm: 25mm | |
| Poder da máquina do conjunto do equipamento | 700Kw | |
Ⅳ. Parâmetros de processo principais
| 1 | Saída | 750-1200Kg/h |
| 2 | Escala de regulamento da temperatura | ≤1300℃ |
| 3 | Precisão de controle da temperatura da fornalha da isolação térmica | ±5℃ |
| 4 | Tolerância vertical e horizontal |
Horizontal: + 0.10mm Vertical: ±0.20mm |
| 5 | Empurre e puxe a escala de ajuste |
Impulso: 0-64mm/s ±0.1mm (electrodeless) Tração: 0-64mm/s ±0.1mm (electrodeless) |
| 6 | Curva da foice | 1.5mm/m |
| 7 | Escala de ajuste de Dragger |
Arrasto: 0-64mm/s ±0.1mm (electrodeless) Backsteppingl: 0-64mm/s ±0.1mm (electrodeless) |
| 8 | Linha máxima velocidade do arrasto | 120mm/min |
| 9 | Escala de ajuste de bobinamento |
Diâmetro interno da bobina Φ500-Φ800mm Diâmetro externo da bobina Φ1600mm |
| 10 | Velocidade de bobinamento do máximo |
250mm/min
|
| 11 | Escala de ajuste elástica | 0.95-0.75 |
| 12 | Dgree da torre de coiliing | ≤40m |
| 13 | Consumo de potência da unidade | 430kWh/t |
Ⅴ. Lista de peças do equipamento:
| Não. | Nome do equipamento e especs. | Unidade | Quantidade |
| 1 | Peças da máquina | ||
| 1,1 | Derretendo e guardando a fornalha combinada | grupo | 1 |
| 1,2 | Molde | grupo | 2 |
| 1,3 | Dragger | grupo | 1 |
| 1,4 | Cortador hidráulico | grupo | 1 |
| 1,5 | Máquina de bobinamento | grupo | 2 |
| 2 | Sistema hidráulico | ||
| 2,1 | Fornalha combinada que titing a estação hidráulica | grupo | 1 |
| 2,2 | Estação hidráulica do cortador hidráulico | grupo | 1 |
| 2,3 | Dragger e estação hidráulica de bobinamento da máquina | grupo | 1 |
| 3 | Sistema de controlo bonde | ||
| 3,1 | Sistema de controlo da fornalha elétrica da frequência do poder | Grupo | 2 |
| 3,2 | Sistema de controlo automático | grupo | 1 |
| 4 | Documentação técnica com equipamento | grupo | 2 |
| 4,1 | Diagrama da instalação de equipamento | arquivo | 1 |
| 4,2 | Especificação do equipamento | arquivo | 1 |
| 4,3 | Diagrama do princípio do sistema de controlo bonde | arquivo | 1 |
| 4,4 | Disposição do armário de controle | arquivo | 1 |
| 4,5 | Especificação de produto para o equipamento bonde principal | arquivo | 1 |
| 4,6 | Diagrama de sistema hidráulico | arquivo | 1 |
| 4,7 | Programa do PLC | arquivo | 1 |
Ⅵ. Data de entrega:
Para para ser entregado no prazo de 75 dias após o contrato torna-se eficaz.
Ⅷ. Serviço pós-venda
1. O corpo principal do equipamento terá um ano de garantia livre, e os componentes especiais serão discutidos separadamente;
2. Durante o período da experimentação-produção (dentro 3 meses depois que a comissão do equipamento é terminada), nossa empresa despachará um técnico profissional para o serviço da continuação;
Dentro do período de garantia, se a falha ocorre devido ao problema da qualidade, nossa empresa despachará pessoais ao local para resolver o problema dentro de 72 horas após ter recebido a observação;
Após o período de garantia do equipamento é expirado, nossa empresa oferecerá soluções eficazes dentro de 24 horas após ter recebido a observação, e despachará os pessoais para o trabalho de manutenção se o usuário não resolve o problema, carregando somente as despesas do custo.
Para a revisão anual do equipamento, nossa empresa despachará o técnico profissional para juntar-se aos usuários em formular o plano da rotação, gratuitamente;
Dentro do período de garantia, nossa empresa pode despachar o técnico profissional ao local para verificar a condição da operação do equipamento e para proporcionar o serviço do campo.
Após o período de garantia de equipamento expira, uma visita do retorno pode ser feita no convite uma vez pela metade de um ano.
3. Se nossa empresa tem pontos da inovação e da melhoria ou sugestões construtivas para equipamentos similares, nós informaremos o usuário a tempo.
