Baixo moinho laminado a alta temperatura semi contínuo do peso para o tipo pre forçado deformado da barra
EQUIPAMENTO DE PROCESSO QUENTE DO MOINHO DO ROLO
Base do projeto
1 especs. da matéria prima: 75×75×2000mm
Especs. de 2 produtos finais: Barra deformada laminada a alta temperatura de Φ10~Φ24mm,
corte-à-comprimento 12m
Saída 3 de hora em hora: 10t/h
Tipo do rolamento e configuração do moinho de rolamento
1 tipo da disposição do moinho de rolamento adota semi-contínuo.
2 rolar a seção mínima Φ10mm deformou a barra baseada em 75×75mm
os boletos, passagens de rolamento são de 15.
3 adote “um suporte o tipo do serviço” para reduzir gradualmente passagens de rolamento.
4 há uns suportes do total 11 do moinho de rolamento na linha de produção inteira,
incluindo o moinho de rolamento Φ400×1 áspero, moinho de rolamento Φ300×6 intermediário
e moinho de rolamento do revestimento Φ300×2×2.
Movimentação do moinho de rolamento 5: O moinho de rolamento Φ400×1 áspero é motor de C.A. Φ300×6
o moinho de rolamento intermediário é de “as movimentações seis um motor de C.A.”.
o moinho de rolamento do revestimento é de “as movimentações dois uma C.C.”
Φ300×2×2
6 que a velocidade a mais alta do rolamento de produtos finais está para rolar Φ10mm
a barra deformada é 8m/s.
Característica do equipamento
1. O suporte do moinho de rolamento adota o tipo pre-forçado. Este tipo é alto
rigidez e fácil mudar o rolo.
2. A condução de moinho de rolamento aplica o redutor e o duplex adota
caixa de engrenagens unida redução da dois-categoria. Este tipo tem seguinte vantagem:
baixo peso, volume pequeno, ocupação econômica do espaço, baixo custo e etc.
material do Engrenagem-eixo: 42CrMo forjado, material ZG35CrMo da engrenagem da roda,
a caixa é das peças estruturais.
3. Entrar da cama refrigerando adota livre da tabela de rolo pneumática
tipo entrando, que tem a vantagem do equipamento leve, simples, ponto baixo
o custo e a manutenção fácil compararam com o tipo entrar da placa do avental
dispositivo.
4. a tesoura da Fim-colheita e do voo do múltiplo-comprimento adota
os controles de frequência pneumáticos da embreagem apressam-se, tipo rotativo. Este tipo de
a tesoura de voo tem a vantagem do baixo poder do motor, bonde simples
controle e baixo investimento comparados com a tesoura start-stop do voo.
5. O empacotamento adota o tipo combinado pneumático mecânico
a máquina automática, e o material para empacotar são haste de fio de Φ6.5mm.
Lista do equipamento de processo
| Parte mecânica | |
| 1 | Torreta de concha/carro movente da concha/apoio fixado concha (determinado por clientes) |
| 2 | Recipiente de distribuição |
| 3 | Carro de recipiente de distribuição |
| 4 | Molde |
| 5 | Dispositivo da vibração do molde |
| 6 | Dispositivo da movimentação da vibração |
| 7 | Tampa de proteção para o dispositivo da vibração |
| 8 | Coolings secundários que pulverizam o quadro |
| 9 | Coolings secundários que pulverizam a tubulação |
| 10 | Bocal de pulverização para a água refrigerando secundária |
| 11 | Dispositivo do rolo de apoio para secundário e em terceiro lugar refrigerar |
| 12 | Retirada que endireita a máquina |
| 13 | Dispositivo de transmissão para a retirada que endireita a máquina |
| 14 | Junção universal |
| 15 | Barra de manequim rígida |
| 16 | Dispositivo de armazenamento da barra de manequim |
| 17 | Rolo de guia para o dispositivo de armazenamento da barra de manequim |
| 18 | Tabela de rolo da entrega do boleto |
| 19 | Empurrador hidráulico do boleto |
| 20 | Plataforma para a coleção do boleto |
| 21 | Máquina de corte da chama/tesoura hidráulica (determinada por clientes) |
| Sistema de controlo dos elétricos | |
| 23 | Sistema de controlo para a vibração do molde |
| 24 | Sistema de controlo para a retirada que endireita a máquina |
| 25 | Sistema de controlo eficaz para a barra de manequim |
| 28 | Sistema de controlo para a tabela de rolo da entrega do boleto |
| 29 | Sistema de controlo para o boleto para fora |
| 30 | Sistema de controlo para a estação hidráulica central |
| Construção de aço | |
| 31 | Plataforma de carcaça principal |
| 32 | Plataforma de carcaça |
| 33 | Plataforma para o armazenamento da barra de manequim |
| Sistema auxiliar | |
| 34 | Sistema hidráulico |
| 35 | Descarregando o dispositivo para o vapor secundário dos coolings |
| 36 | Sistema de controlo para a água refrigerando secundária |
| 37 | Caixa suspendida da operação para a retirada que endireita a parte |
| 38 | A configuração especial pode ser fornecida de acordo com exigências de clientes |
Fluxo de processo

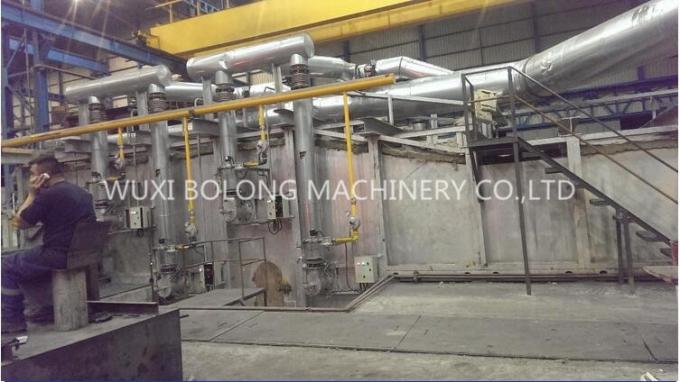

Fornalha de reaquecimento
